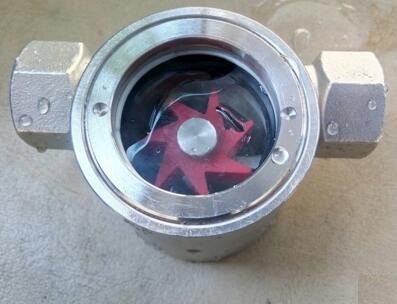

螺纹视镜是直通视镜中的一种常用样式，由于与管道是用内螺纹连接，所以叫做内螺纹视镜，内螺纹又名内丝，这个也就延伸为内丝视镜。与常规的直通视镜的差别就是连接方式的不同.内丝视镜一般采用55度锥螺纹与npt螺纹连接.根据内部结构又可以分为内丝浮球视镜,内丝摆板视镜,内丝叶轮视镜.外型样式有单压式,对夹式两种.

　　内丝视镜适用于排液或受槽前的回流,冷却水等液体管路上以观察液体流动情况。确保生产的安全与产品的质量,是管道上不可或缺的一个配件。

技术参数

　　1.壳体材质：碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L)等。

　　2、视窗材质：钢化玻璃,硼硅玻璃、石英玻璃。

　　3、视镜压力:0.6Mpa-1.6Mpa

　　4、密封圈材质：聚四氟乙烯、石墨垫片等。

　　5、制造、检测标准：HGJ501-86压力容器视镜、HG21619-1982

视镜的安装

　　内丝视镜的必需水平安装,让舌片向下垂直于管道.内丝视镜的安装还要注意介质的流动方向.

镜片安装

　　确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

　　仔细核对铭牌参数,不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保管道内的压力不超过摆板视镜的额定压力。

　　安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。
