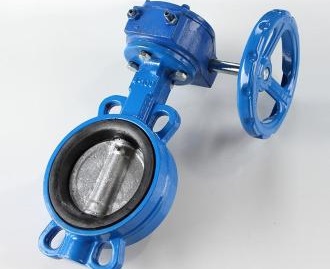

涡轮蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

涡轮蝶阀的适用范围：

　　D341H-1.6C型金属密封蝶阀适用温度≤400℃。

　　D341X-1.6C型软密封阀门适用温度90 - 100℃。

　　它们适用于空气、水、蒸汽和油品等工业管道上作为启闭装置。

涡轮蝶阀的结构：

　　垂直板式结构，阀杆为整体式。金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。阀体阀座堆焊不锈钢。

涡轮蝶阀的工作原理：

　　金属密封阀门的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部摩擦。胶软密封蝶阀的设计采用了单偏心结构，与中线软密封不同,蝶板转动大约在度之后，阀座与密封圈之间迅速脱离，从而减少摩擦。

涡轮蝶阀的驱动方式：

　　阀门的驱动方式为蜗轮手动机构，将手柄顺时针方向旋转90°，阀门既可关闭，手柄逆时针旋转90°阀门开启。本类阀门在管道中一般应当水平安装。
