气动蝶阀双作用和单作用蝶阀工作原理

类别:阀门知识   发布时间:2020-12-25 13:22   浏览:

气动蝶阀双作用和单作用蝶阀工作原理

  双作用气动蝶阀的运作原理是有左右两个气室,气动蝶阀由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右两个气室之中。由于输入两侧气室的气源压力不同,在两个气室之间会形成压差,从而推动活塞作直线运动。通过齿轮、齿条传动,将活塞的直线运动转换成执行机构主轴的旋转运动,当左、右两个气室压力平衡的时候,运动停止。若是需要调节流量,则需要在执行机构作旋转运动的同时带动阀杆、阀芯做旋转运动,以改变阀芯、阀座间的流通面积,以达到调节目的。

单作用气动蝶阀的运作原理:

  单作用蝶阀的单作用定位器输出的气信号压力输入到气动执行器无弹簧一侧的气室中,由于活塞上的气信号压力作用在推力和弹簧力之间存在差值的情况下,气缸活塞会做直线运动。通过齿轮和齿条传动使得气信号压力形成的推力与弹簧力平衡,则运动停止。并且,在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动,从而改变阀芯、阀座之间的流通面积,达到调节目的。

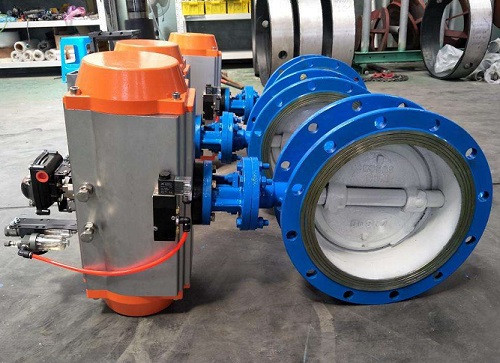

  气动蝶阀是由气动执行器和蝶阀组成。蝶阀是用随阀杆转动的圆形蝶板做启闭性,以实现启用动作的气动阀门,主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前蝶阀在低压大中口径管道上的使用越来越多。蝶阀分类:不锈钢蝶阀,硬密封蝶阀,软密封蝶阀,碳钢蝶阀。蝶阀的主要优点,结构简单,体积小重量轻,造价低,蝶阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。气动蝶阀双作用和单作用蝶阀工作原理

气动蝶阀的安装要求:

  1、安装前检查蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞

  2、将阀门和汽缸均置于关闭状态。

  3、将汽缸装到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。

  4、安装完毕后,对蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。

  5、得发在安装前应保持干燥,不可露天存放

  6、安装蝶阀前要检查管道,确保管道内无焊渣等异物

  7、蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

  8、蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。

  9、确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。

  10、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

  11、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。

  12、将阀门完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。

气动蝶阀的保养:

  1、蝶阀在使用过程中,应经常保持清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因清除故障。

  2、填料压盖的螺栓应均匀地拧紧,不应压成歪状态,以免碰伤阻碍阀杆运动或造成泄漏。

  3、安装时,可将阀门按连接方式直接装置在管路上。一般情况下,可安装在管路任意位置上,但需便于操作的检修,注意截止阀介质流向应是纵阀瓣下面往上流,升降式止回阀只能水平安装。

  4、蝶阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。闸阀和上螺纹截止阀内有倒密封装置,手轮旋至*上位置拧紧,即可阻止介质从填料处泄漏。

  5、蝶阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。

  6、安装前,必须仔细核对本阀标志的压力,通径是否符合使用要求,消除运输过程所造成的缺陷,并消除阀件的污垢。

  7、长期存放的阀门,应作定期检查,对外露的加工表面须保持清洁,清除污垢,存放时球阀应两端堵塞并处于开启状态,蝶阀,通道的两端应堵塞并处于关闭状态,整齐地存放在室内通风干燥的地方,严禁堆置或露天存放。
