塑料球阀上面的几分之几是什么意思

类别:阀门知识   发布时间:2020-12-25 13:22   浏览:

塑料球阀上面的几分之几是什么意思

  塑料球阀几分之几是指口径,管道内径的大小。我们经常遇到客户对管道大小不懂得区分,今天我们就稍微为这些几分之几,几寸,DN多少分别列一下,按公称通径分类。1、小通径阀门:公称通径DN为1mm≤40mm的阀门。{一般DN15一下针型阀会比较多}

  2、中通径阀门:公称通径DN为50mm~300mm的阀门。

  3、大通径阀门:公称阀门DN为350mm~1200mm的阀门。

  4、特大通径阀门:公称通径DN≥1400mm~4000mm的阀门。(目前只有蝶阀有那么大口径)DN:用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径(单位:mm)等特征尺寸直接相关。优先选用的 DN 数值如下:

  2分管-DN8【八分之三寸】 4分管-DN15【二分之一寸】 6分管 DN20【四分之三寸】 1”-DN25-1寸 1.2”-DN32|【一又四分之一寸】 1.5”-DN40|【一又二分之一寸】 2”-DN50-2寸 2.5”-DN65【二又二分之一寸】 3”-DN80-3寸 4”-DN100-4寸 5”-DN125-5寸 6”-DN150-6寸 8”-DN200-8寸 10”-DN250-10寸 12”-DN300-12寸 14”-DN350-14寸 16”-DN400-16寸 18”-DN450-18寸 20”-DN500-20寸 24”-DN600-24寸 30”-DN750-30寸 32”-DN800- 32寸 36”-DN900-36寸 40”-DN1000-40寸

  塑料球阀适用于带腐蚀性介质的输送过程的截流,根据不同材质温度-14℃~100℃、-40℃~140℃。 全部零件采用RPP或PVDF注塑件组装成型,球阀耐腐蚀性能优良。 密封圈采用F4。耐腐性能优异,延长使用寿命。转动灵活、使用方便。球阀整体式球阀泄漏点少,强度高,连接式球阀装拆方便。

  分类:法兰球阀,丝扣球阀,承插球阀,双由令球阀

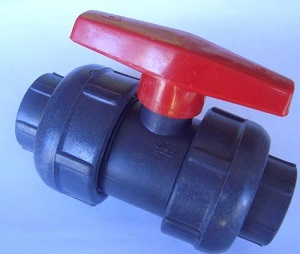

塑料球阀上面的几分之几是什么意思

  球阀其开度与流量之间的关系,基本上呈线性比例变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。

  如果阀门处于节流幅度较大状态,阀板的背面容易发生气蚀,有损坏阀门的可能,一般均在15°外使用。

  球阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。

  球阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

  球阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式球阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁。

塑料球阀的结构:

  球阀结构简单,只由少数几个零件组成,材料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小,操作简便、迅速,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功能和关闭密封特性,在大中口径、中低压力的使用领域,球阀是主导的阀门形式。球阀处于完全开启位置时,蝶板厚度是介质流经阀体时*的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。球阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。 如果要求球阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。球阀的结构原理尤其适合制作大口径阀门。球阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。 常用的球阀有对夹式蝶阀和法兰式蝶阀两种。对夹式球阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式球阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品,因而必须具有足够的强度和刚度,以保证长期使用而不发生破裂或产生变形。

  随着防腐合成橡胶和聚四氟乙烯的应用,球阀的性能得以提高,并满足于不同的工况条件。近十几年来,金属密封球阀发展迅速,随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用,使 金属密封球阀在高温、低温、强冲蚀等工况条件下得到广泛的应用,并部分取代了截止阀、闸阀和球阀。

  这些好用又实际,区分中如果有不明白可以告知我们,我们会重新分化管道大小规格。结构长度:用户无特殊要求,按该阀执行的设计标准(中国GB、机械部JB、化工标准HG、美标API、ANSI、英标BS、德标DIN、日本JIS、JPI等)中的规定制造。
