关于全通径球阀的说明

类别:阀门知识   发布时间:2020-12-25 13:24   浏览:

关于全通径球阀的说明

  关于全通径球阀的通径(或叫直径),就是各种管子与管路附件的通用口径。同一直径的管子与管路附件均能相互连接,具有互换性,它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等。在工艺管路系统中,大多数阀门是设计成通过使闭合元件的流动通道或面积小于管线内径,而将其流量限制到某个范围。某些球阀可设计成其内部流动通道有足够尺寸使物流通过而无明显的限制,这种球阀叫做全通径球阀,因为其内部流道等于入口的全面积,全通径球阀主要用于开关和断路工况。

  缩径球阀是闭合元件节制流量的阀门。闭合元件的开口的流动面积小于管线内径的面积。缩径球阀的主要目的是通过减流或通过截流以控制流量,它等于调节封闭元件使阀门在某一开度上提供不同的物流量。

  全通径球阀和缩径球阀*大的区别在于:全通径球阀为等宽流道,其尺寸不能小于标准规定的值,大概与该规格公称通径相当,如DN50全通径球阀流道通径为50mm左右;缩径球阀的流道入口宽于流道通径,流道实际通径大概比该规格小一个规格,如DN50缩径球阀流到通径为38左右,大致与DN40的规格相当。关键是其通径要和其标称规格一致,而不仅仅是通道不变,因此你的第二种理解是正确的。

球阀的工作原理:

  球阀是由阀杆驱动并绕轴旋转的阀门。也可用于流体的调节和控制,其中硬密封v形球芯和硬合金合金硬阀座具有较大的剪切力,特别适用于含有纤维的介质、小固体颗粒等。多通球阀不仅可以灵活控制管道中介质流向的汇流、分流和切换,还可以关闭任意通道,连接其他两个通道。一般水平安装在管道中。

球阀有何优点:

  1。推力轴承可以减少阀杆的摩擦力矩,使阀杆长期运行平稳、灵活。

  2。防静电功能:球体、阀杆、阀体之间设有弹簧,可引出开关过程中产生的静电。

  3。由于特氟隆等材料具有良好的自润滑性能,与球的摩擦损耗小,使用寿命长。

  4。所示。流体阻力小:球阀是所有阀门类型中流体阻力较小的阀门。即使是缩小尺寸的气动球阀,其流体阻力也相对较小。

  5。阀杆密封可靠:由于阀杆只进行旋转运动,不进行升降运动,阀杆填料密封不易损坏,密封能力随中压的增大而增大。

  6。阀座密封性能好:采用特氟隆等弹性材料制成的密封圈易于密封,气动球阀的密封能力随介质压力的增大而增大。

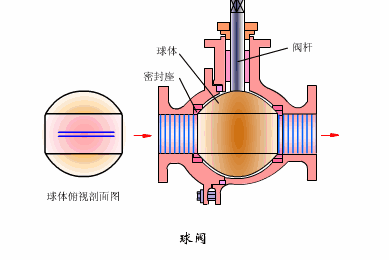

球阀工作原理(图)

  7。所示。低流阻。全通径球阀无流动阻力。

  8。结构简单,体积小,重量轻。

  9。紧密的和可靠的。它有两个密封面,而球阀的密封面材料广泛采用各种塑料,密封性好,能达到完全密封。在真空系统中也得到了广泛的应用。

  10。操作方便,快速打开和关闭,从打开到关闭旋转90°,便于远程控制。

  11。维修方便,结构简单,密封圈通常是可移动的。拆装更换方便。

  12。当完全打开或完全关闭时,球和阀座的密封面与介质分离。当介质通过时,不会造成阀门密封面的腐蚀。

  13。应用范围广,从小直径到几毫米,到几米,从高真空到高压均可应用。

  14。由于其在开启和关闭过程中的擦拭性能,可用于悬浮物介质中。

  15。加工精度高,成本高,不适合高温使用。如果管道中有杂质,很容易被杂质堵塞,导致阀门无法开启。
