双驱动头气体驱动气体增压泵

类别:气液增压泵   发布时间:2020-12-29 19:10   浏览:

双驱动头气体增压泵

DTF-D系列增压泵压力达1600bar(23200psi)
DTF-D系列是双驱动头,单极双作用泵,泵体采用优质铝合金和不锈钢缸体活塞,全部密封件均为进口优质产品,采用单气控平衡气体分配阀来实现泵的往复运动,最大设计驱动气压为10bar,适用于对气体、空气和工业气体,例如氮气、氩气、氢气和氦气等进行压缩,能够用于防爆场所,满足各种应用领域的要求。

DTD系列泵的驱动活塞直径为160mm,适用大流量工况下使用,泵头均带有排气冷却。

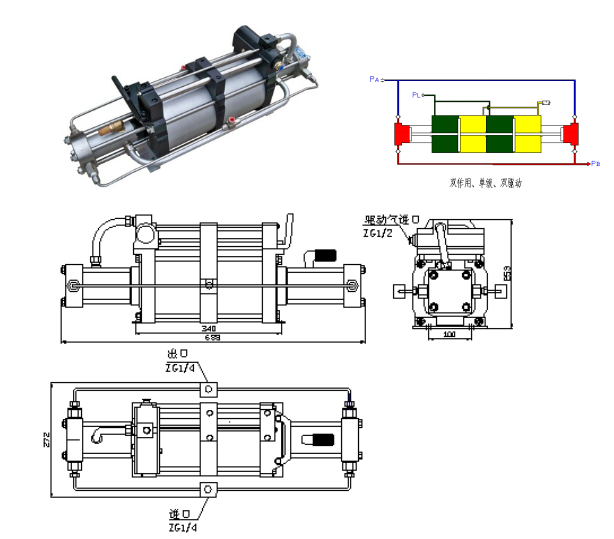

双泵头气体增压泵解刨图:

双泵头气体增压泵参数表:

型号



增压比

最小气体

入口压力PA(bar)

最大气体

入口压力PA(bar)

最大允许

出口压力PB(bar)

气体出口

压力计算公式PB



气体进出口尺寸



最大流量L/min

@PL=6bar

DTF-T20

20:1

2 bar

100 bar

160 bar

20 PL+ 2PA

ZG1/4

252@PA =8

DTF-T32

32:1

2 bar

100 bar

256 bar

32 PL+ 3PA

ZG1/4

188@PA =8

DTF-T50

50:1

7 bar

100 bar

400 bar

50 PL+ 5PA

ZG1/4

132@PA =8

DTF-T80

80:1

7 bar

100 bar

640 bar

80 PL+ 5PA

ZG1/4

97@PA =8

DTF-T128

128:1

7 bar

100 bar

1024bar

128 PL+ 5PA

ZG1/4

87@PA =8

DTF-T158

158:1

10 bar

100 bar

1264bar

158 PL+ 5PA

ZG1/4

45@PA =8

DTF-T200

200:1

12 bar

100 bar

1600bar

200 PL+ 5PA

ZG1/4

31@PA =8
