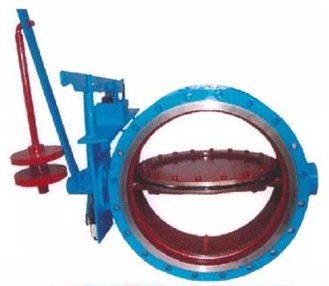

电磁式煤气安全切断阀

类别：安全阀   发布时间：1970-01-01 08:00   浏览： 次

DMF-0.1电磁式煤气安全切断阀简介：

DMF-0.1型电磁式煤气安全切断阀由本厂生产制造的新型换代产品。电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀
切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。
本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚
四氟乙烯密封圈的特殊产品。
DMF-0.1型电磁式煤气安全切断阀技术规格
电磁铁一般按交流220V，电容量约为220VA供货(特殊要求时本厂也可供货)
阀的公称压力为PN0.1MPA。
蝶阀有关尺寸见附表1(法兰与JB81-59一致)。
切断时间：一秒
介质温度：-20~180℃。
环境温度：-20~60℃。

DMF-0.1型电磁式煤气安全切断阀尺寸表

DN

D

D1

D2

L

L1

L2

H

b

Z-ød

100

205

170

145

120

360

250

550

14

4-18

150

260

225

200

145

410

250

590

16

8-18

200

315

280

255

145

465

250

640

18

8-18

250

370

335

310

145

520

250

690

22

12-18

300

435

395

362

180

580

300

740

22

12-23

350

485

445

412

180

630

300

790

22

12-23

400

535

495

462

200

680

300

840

22

16-23

450

590

550

518

200

740

300

880

24

16-23

500

640

600

568

200

780

300

930

24

16-23

600

755

705

670

270

895

400

020

24

20-25

700

860

810

775

270

1010

400

1100

24

24-25

800

975

920

880

270

1125

400

1190

26

24-30

900

1075

1020

980

270

1225

400

1280

26

24-30

1000

1175

1120

1080

300

1345

500

1360

28

28-30

D2为法兰凸台直径尺寸。
