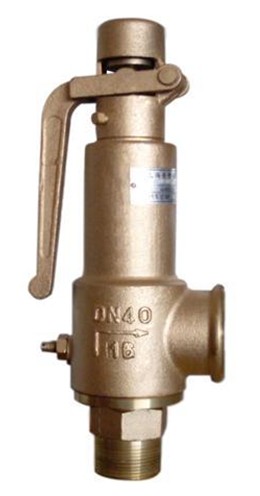

黄铜手柄安全阀
类别：安全阀 发布时间：1970-01-01 08:00 浏览： 次
全铜安全阀产品详细资料
手柄式黄铜安全阀型适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。作为超压保护装置。A27W-16T手柄式黄铜安全阀外形尺寸和连接尺寸
公称通径 | 尺寸 | |||||
do | Rc | L | L1 | G | H | |
15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
25 | 20 | 1" | 45 | 76 | 1" | 155 |
32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
50 | 40 | 2" | 67 | 100 | 2" | 322 |
65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
80 | 65 | 3" | 110 | 135 | 3" | 395 |
