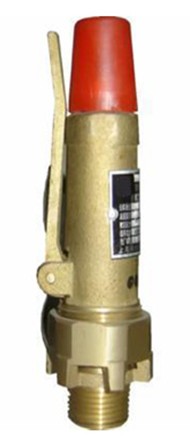

带手柄外螺纹全铜安全阀
类别：安全阀 发布时间：1970-01-01 08:00 浏览： 次
全铜安全阀概述；
AK28W-带手柄全铜安全阀使用于公称压力1.6MPa,工作温度≤200°C，介质为空气的压力容器，工业设备和管道上，作为防止超压的一种保护装置。
全铜安全阀技术参数
公称压力PN | 1.6 |
密封试验压力 | 0.1~0.2 >0.2 ~0.3 >0.3 ~ 0.7 |
>0.7 ~ 1.0 >1.0~1.3 >1.3~1.6 | |
使用介质 | 空气 |
使用温度°C | ≤200 |
开启高度ｈ | ≥1／4do |
＊1MPa=10.2Kg
全铜安全阀主要零件材料
零件名称 | 材料 |
阀座、阀体、阀瓣、顶盘、 弹簧盘、锁紧螺母 | 铜合金 |
弹簧 | 50Cr VA |
调节螺丝 | A3 |
全铜安全阀主要结构尺寸 单位：mm
公称通径 DN | R | do | H | H1 | L | D | 重量 Kg |
15 | 1/2” | 13.5 | 138 | 12.5 | 30 | 45 | 0.5 |
20 | 3/4” | 13.5 | 138 | 12.5 | 30 | 45 | 0.7 |
25 | 1” | 18 | 180 | 17 | 36 | 56 | 1.0 |
32 | 11/4” | 18 | 175 | 26 | 60 | 2.5 | |
40 | 11/2” | 21 | 175 | 27 | 78 | 3.7 |
