类别:调节阀 发布时间:1970-01-01 08:00 浏览: 次

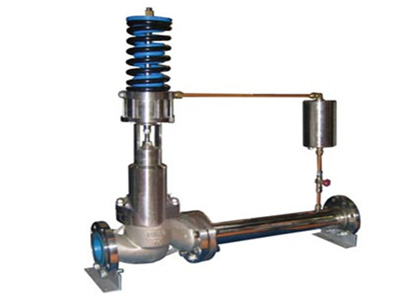

ZZYP型自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。
产品工作原理和用途:
ZZYP型自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。自力式压力调节阀具有测量、执行、控制的综合功能。可在无气、无电的场所。自力式压力调节阀应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。
产品结构特点:
1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。
2、压力分段范围细且互相交叉,调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8
5、橡胶膜片式检测,执行机构检测精度高、动作灵敏。
6、采用压力平衡机构,使调节阀反应灵敏,控制精确
产品性能参数:
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
||||||||||
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
||||||||||||||
公称压力PN(MPa) |
1.6、4.0、6.4 |
||||||||||||||||||||||
压力调节范围(KPa) |
15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 |
||||||||||||||||||||||
流量特性 |
快开 |
||||||||||||||||||||||
调节精度(%) |
±5 |
||||||||||||||||||||||
使用温度(℃) |
≤350 |
||||||||||||||||||||||
允许 泄漏量 |
硬密封(l/h) |
单座:≤10-4阀额定容量(Ⅳ级);双座、套筒≤5×10-3阀额定容量(Ⅱ级) |
|||||||||||||||||||||
软密封(ml/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
|||||||||||||
减压比 |
大 |
10 |
|||||||||||||||||||||
小 |
1.25 |
||||||||||||||||||||||
产品主要零件材料:
阀 体 |
ZG230-450、ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
阀 芯 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
阀 座 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
阀 杆 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
填 料 |
聚四氟乙烯、柔性石墨 |
橡胶膜片 |
丁腈、乙丙、氟、耐油橡胶 |
产品主要尺寸:
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
法兰接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
法兰端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
压 力 调 节 范 围 KPa |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
A |
280 |
308 |
|||||||||||||
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
A |
230 |
||||||||||||||
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
A |
176 |
194 |
280 |
||||||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
A |
176 |
194 |
280 |
||||||||||||
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
导压接头螺纹 |
M16×1.5 |
