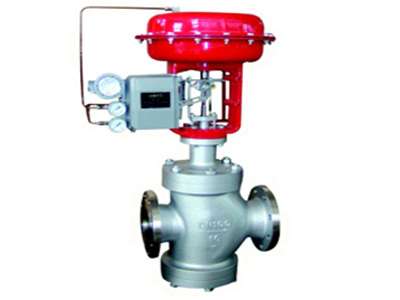

气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-300。应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。适用流体温度由-200℃至560℃范围内多种档次。
产品工作原理和用途：
气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-300。应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。适用流体温度由-200℃至560℃范围内多种档次。
产品结构特点：
ZJHP、ZJHM精小型气动薄膜单座、套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
产品性能参数：
公称通径DN(mm) (阀芯直径dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
10
|
12
|
15
|
20
|
额定流量 系数KV
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面积Ae(cm2)
|
280
|
400
|
600
|
1000
|
1600
|
|
信号范围Pr(Kpa)
|
20～100、 40～200、 80～240 段幅；20～60、 60～100
|
气源压力Ps(Mpa)
|
0.14～0.4
|
固有流量特性
|
直线、 等百分比
|
固有可调比R
|
50：1
|
允许泄漏量
|
硬阀座：Ⅳ级、软阀座：Ⅵ级
|
公称压力PN(Mpa)
|
1.6、 4.0、 6.4
|
工作 温度t (℃)
|
常温型
|
-20～200、 -40～250、 -60～250
|
散热型
|
-40～450、 -60～450
|
高温型
|
450～560
|
低温型
|
-60～100、 00～200、 -200～-250
|
产品主要零件材料：
阀体、阀盖
|
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
阀芯、阀座
|
1Cr18Ni9Ti、司钛莱合金堆焊
|
软密封阀芯
|
增强聚四氟乙烯
|
填 料
|
聚四氟乙烯、柔性石墨、不锈钢波纹管
|
垫 片
|
橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
|
膜 盖
|
A3
|
波 文 膜 片
|
丁腈橡胶夹增强涤纶织物
|
弹 簧
|
60Si2Mn
|
阀杆、推杆
|
2Cr13、1Cr18Ni9Ti
|
衬 套
|
2Cr13
|
产品主要尺寸：
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
L
|
PN16
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
|
PN64
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
|
H1
|
常
|
PN16
|
487
|
493
|
524
|
524
|
538
|
686
|
706
|
726
|
969
|
969
|
1009
|
1353
|
1390
|
|
|
温
|
PN40
|
487
|
493
|
524
|
524
|
538
|
686
|
706
|
733
|
979
|
979
|
1029
|
1373
|
1415
|
|
|
型
|
PN64
|
497
|
503
|
534
|
534
|
546
|
696
|
713
|
743
|
999
|
999
|
1044
|
1385
|
1425
|
|
|
中温型
|
标准型加200
|
标准型加250
|
标准型加320
|
标准型加350
|
|
H2
|
PN16
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
|
PN64
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
|
|
A
|
282
|
360
|
470
|
620
|
|
法兰标准
|
GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K
|
