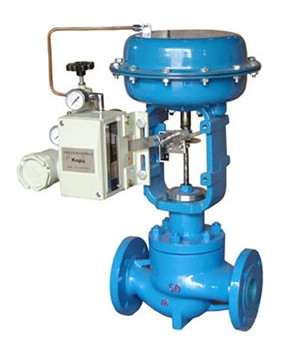

ZMAP气动薄膜单座调节阀

类别：调节阀   发布时间：1970-01-01 08:00   浏览： 次

ZMAP气动薄膜单座调节阀规格与技术参数：

DN/mm

PN

环境温度/℃

固有流量特性

气源压力不超过/MPa

25～300

16，40，64

-30～60

直线、等百分比

0.25

DN

/mm

流通能力

行程/mm

配用执行器型号

灰铸铁阀

单座

双座

PN

工作压力/MPa

介质温度/℃

25

8

10

16

ZMA-2

16

1.6

≤200

32

12

16

40

20

25

25

ZMA-3

50

32

40

65

50

63

40

ZMA-4

80

80

100

100

120

160

125

200

250

60

ZMA-5

150

280

400

200

450

630

250



1000

100

ZMA-6

300



1600



ZMAP气动薄膜单座调节阀主要零件材料

PN

阀体、上阀盖、下阀盖

阀芯、阀杆、阀座

垫片

填料

16

HT200

1Cr18Ni9

石棉橡胶板

聚四氟乙烯

40

ZG25

1Cr18Ni9

石棉橡胶板

聚四氟乙烯

64

1Cr18Ni9

1Cr18Ni9

石棉橡胶板

聚四氟乙烯





ZMAP气动薄膜单座调节阀执行机构主要技术参数：

型　号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行　程mm

10

16

25

40

60

1000

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100



ZMAP气动薄膜单座调节阀允许压差：

供气压力
MPa

弹簧压力
KPa

公称通径

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

允许压差MPa

5.3

3.7

2.3

1.3

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.12

0.08

0.05

0.05

0.035

0.24

40-200

6.4

6.4

5.5

3.1

1.8

1.2

1.1

0.7

0.65

0.45

0.18

0.18

0.10

0.10

0.10

0.07
