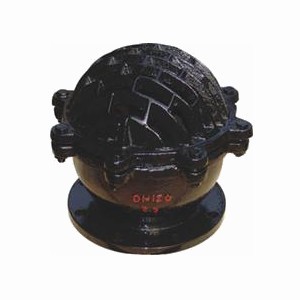

升降式底阀

类别:底阀   发布时间:1970-01-01 08:00   浏览:

底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
结构与原理:

底阀阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.



升降式底阀性能规范:
公称压力:PN0.25MPa
公称通径:DN15~DN350
适用介质:水、油、及非腐蚀性介质
适用温度:≤50 o C
主要部件材料:灰铸铁、丁腈橡胶
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992

二、升降式底阀性能规范:

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50

三、升降式底阀主要零件材料:

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁 304 316 316L

密封圈

橡胶

垫片

石棉板



升降式底阀主要外形尺寸:

型号 公称通径
DN(mm)
H D D1 D2 Z-d 适用介质 适用温度
H42X32 105 120 90 70 4-φ14 水、油、液体

不锈钢
≤150℃

40 110 130 100 80 4-φ14
50 125 140 110 90 4-φ14
65 150 160 130 110 4-φ14
80 175 185 150 128 4-φ18
100 190 205 170 148 4-φ18
125 240 235 200 178 8-φ18
150 280 260 225 202 8-φ18
200 360 315 280 258 8-φ18
