FL41F上展放料阀

类别:放料阀   发布时间:2020-12-25 12:37   浏览:

  上海沪贡阀门制造有限公司从事〖FL41F上展放料阀〗的供应商,可提供上展放料阀结构图,上展放料阀外形尺寸图,上展放料阀型号,上展放料阀作用特点,上展放料阀工作原理,上展放料阀批发厂家,上展放料阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于FL41F上展放料阀说明书的详细概述:

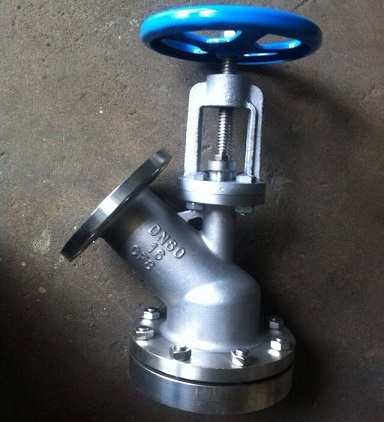

FL41F上展放料阀


  FL41F上展放料阀容主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

上展放料阀性能与用途

  FL41F上展放料阀操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。


上展放料阀的耐腐蚀性

  1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

  2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

  3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。


上展放料阀在施工安装中应注意哪些事项

  1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

  2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

  3)、阀门安装前必须进行外观检查,对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;以阀瓣密封面无渗漏为合格。


上展放料阀上展式与下展式的区别

  启闭行程

  启闭行程不同,安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度zui小,在启闭过程中柱塞只做旋转运动,它要依据带有启闭位置指示器来判断阀门的启闭和位置。

  启闭力矩

  1.上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。

  2.下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。
