气(液)动Y型塑料隔膜阀

类别:隔膜阀   发布时间:2020-12-25 12:12   浏览:

  上海沪贡阀门制造有限公司从事〖气(液)动Y型塑料隔膜阀〗的供应商,可提供Y型塑料隔膜阀结构图,Y型塑料隔膜阀外形尺寸图,Y型塑料隔膜阀型号,Y型塑料隔膜阀作用特点,Y型塑料隔膜阀工作原理,Y型塑料隔膜阀批发厂家,Y型塑料隔膜阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于气(液)动Y型塑料隔膜阀说明书的详细概述:

  气动、液动Y型塑料隔膜阀采用上下双控制腔设计,控制水流*立于流体腔室,从而使阀门控制上更加灵活、可靠耐用,彻底杜*了单腔控制阀可能存在的开关不灵、不严的隐患。

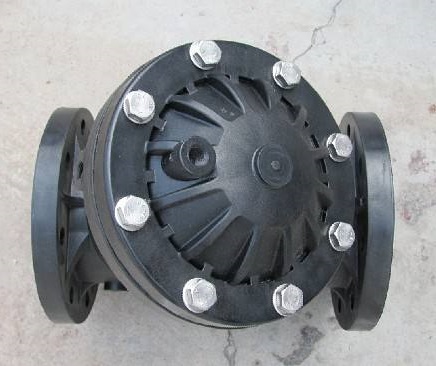

气(液)动Y型塑料隔膜阀

气动、液动Y型塑料隔膜阀的技术参数

气缸和阀体材质

阀体及阀盖为玻纤加强NORYL(PPO)材料

膜片材质

增强橡胶(三元乙丙橡胶EPDM)

连接方式

双由令粘接DN25-50、法兰连接DN65-100

驱动方式

气动和液动均可

适用介质

纯水、污水、纯化水、酸液、碱液等

使用温度

0-55

使用压力

0.15-0.8MPa

公称压力

1.0MPa

应用范围

航酞工业、金属处理(表面酸洗处理)、阳*处理、 电镀处理、矿业(含硫)、镀锌、
金属电镀等;纸浆及造纸(二氧化氯、次氯酸钠、硫酸 )、
金属电镀、化学处理、氯碱工业、空气污染、饮料工业等!水处理:
制药、纺织业、皮革处理业、纯水处理、电子工业(印刷电路板)、
污水废水处理、海事工程、商业建筑等!

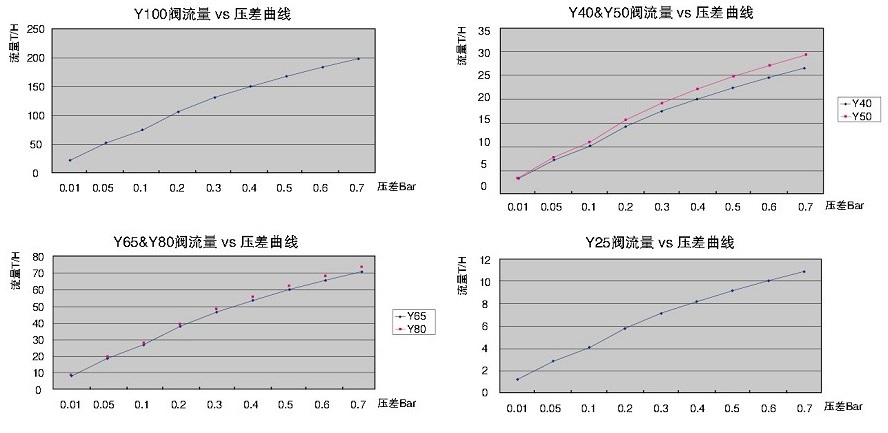

气(液)动Y型塑料隔膜阀的流量曲线图

气(液)动Y型塑料隔膜阀流量曲线图

气(液)动Y型塑料隔膜阀的连接尺寸:

参数/型号

Y25

Y32

Y40

Y50

Y65

Y80

Y100

阀体材料

Noryl

Noryl

Noryl

Noryl

Noryl

Noryl

增强PA

接口形式

ABS粘接接头 DN15-DN50 为活接连接

PN1.0法兰 DN65-DN100 为法兰连接

口径

阴(DN25)

阳(DN25)

DN40

DN50

DN65

DN80

DN100

外形尺寸带接头

长L

160

160

250

260

320

320

宽W

85

85

110

110

180

220

高H

130

130

170

170

280

350

净重KG

0.35

0.35

0.88

1.1

3.15

6.83

毛重KG

0.41

0.41

1.0

1.2

3.4

7.65

  工作压力:1.0-8.0Bar(1.0-8.2kgf/cm2)

  工作温度:50℃以下

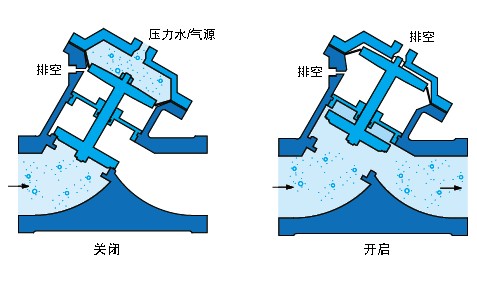

气(液)动Y型塑料隔膜阀的原理

  关闭阀门:将控制压力源(水源或气源,压力等于或大于来水压力)引至隔膜上控制腔,隔膜通过阀杆推动阀座,从而截断来水关闭阀门。

气(液)动Y型塑料隔膜阀工作原理

  开启阀门:当隔膜上腔压力泄压后,来水通过自身压力推开阀杆,从而很容易形成通腔,使流体通过。特点;

气(液)动Y型塑料隔膜阀的使用特点

  耐酸碱、耐腐蚀、耐冲击、耐热性之强化塑胶制品。

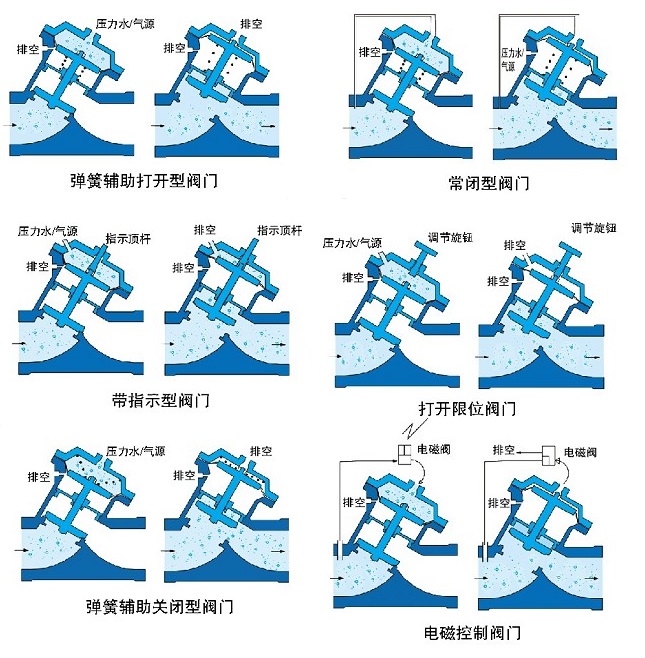

气动、液动Y型塑料隔膜阀的示意图例

气动、液动Y型塑料隔膜阀示意图

气(液)动Y型塑料隔膜阀的工作特点

  1、增强工程塑料制造,坚固耐用;

  2、采用上下双控制腔设计,控制水流*立于流体腔室,从而使阀门控制上更加灵活、可靠耐用,彻底杜*了单腔控制阀可能存在的开关不灵、不严的隐患。

  3、阀体及阀盖为玻纤加强NORYL材料,阀门强度高、使用寿命长、耐腐蚀。

  4、特殊处理成型的增强橡胶隔膜片,使用寿命长,抗疲劳强度高。

  5、Y形的流体通道设计降低了阀门的压力损失,提高了水通量。

  6、常开型与常闭型可轻松实现灵活转换。

  7、可增加弹簧辅助开(关)、流量限制或开关显示等功能。
