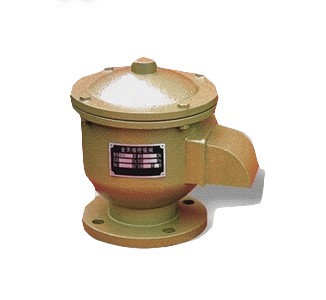

石油储罐呼吸阀

类别:呼吸阀   发布时间:1970-01-01 08:00   浏览:

我公司GFQ-2型石油储罐呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

石油储罐呼吸阀的性能及特点:
新型石油储罐呼吸阀壳体选用铸铁、铸钢和铝合金,耐腐蚀性好;
阀盘采用四氟材料,耐低温,防冻性能好;
结构简单,易检修,安全方便;

新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

石油储罐呼吸阀的适用范围:

新型石油储罐呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 可与新型波纹阻火器配套使用。

石油储罐呼吸阀的使用说明:
呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

石油储罐呼吸阀的维护与保养:

为了呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。

此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。检修完毕后,一切正常可重新使用。

石油储罐呼吸阀的主要技术参数:

A级正压

355Pa (36毫米水柱)

负压

295Pa (30毫米水柱)

B级正压

980Pa (100毫米水柱)

负压

295Pa (30毫米水柱)

C级正压

1765Pa (180毫米水柱)

负压

295Pa (30毫米水柱)

石油储罐呼吸阀的零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

石油储罐呼吸阀国标法兰连接外形尺寸: GB、JB

规格

安装尺寸(毫米)

D1

D

D3

H

M-h

DN25

70

100

115

180

4×10

DN50

110

140

160

255

4×12

DN80

150

185

213

260

4×16

DN100

170

205

265

290

4×16

DN150

225

260

305

330

8×16

DN200

280

315

355

350

8×16

DN250

335

370

420

400

12×16
