FAHX安全呼吸阀

类别:呼吸阀   发布时间:2020-12-25 12:36   浏览:

  上海沪贡阀门制造有限公司从事〖FAHX安全呼吸阀〗的供应商,可提供安全呼吸阀结构图,安全呼吸阀外形尺寸图,安全呼吸阀型号,安全呼吸阀作用特点,安全呼吸阀工作原理,安全呼吸阀批发厂家,安全呼吸阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于FAHX安全呼吸阀说明书的详细概述:

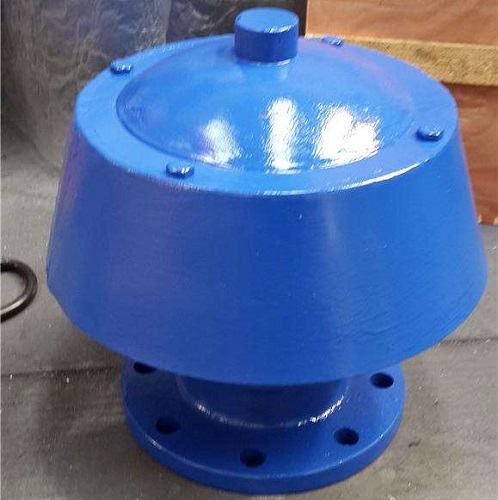

FAHX安全呼吸阀


  FAHX安全呼吸阀是指既保证贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通(呼吸)的一种阀门。其作用是防止贮罐因超压或真空导致破坏,同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。当罐内压力达到额定呼出正压时,压力阀瓣开启,罐内蒸气排出;当罐内真空度达到额定吸入负压时,真空阀瓣开启,空气进入。

安全呼吸阀工作原理

  当罐内介质的压力在FAHX安全呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;

  当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高,罐外的大气将顶开呼吸阀的负压阀盘。


安全呼吸阀有什么作用

  FAHX安全呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,呼吸阀充分利用储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压;当往罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将顶开呼吸阀的负压阀盘顶开,使外界气体进入罐内,使罐内的压力不再继续下降,让罐内与罐外的气压平衡,来保护储罐的安全装置。


安全呼吸阀要如何安装

  1.拆除包装,阅读产品说明这点至关重要。

  2.吊装呼吸阀时,应选用适当的起吊工具,以免损伤呼阀阀盘保护帽。

  3.检查罐或水箱上的管法兰的同轴度和垂直度,这对压力真空泄放阀(呼吸阀)的正常使用至关重要。

  4.检查罐或水箱上的管法兰的水线表面。它必须是干净的,没有划伤,腐蚀,工具痕迹,并且平坦。

  5.拆下法兰端口保护盖和其它包装材料。

  6.检查垫片;确保该材料是适合于应用。

  7.使用螺栓圆把垫圈置于中心。


安全呼吸阀要如何选型

  1、对安装位置的要求和温度范围的要求,如寒冷地区就应选用全天候呼吸阀,而安装在管道中的应选用管道式呼吸阀。

  2、机械呼吸阀的控制压力应与有关的承压能力相适应。

  3、机械呼吸阀的规格(法兰通径)应满足油罐的zui大进出油呼吸气体流量要求。


安全呼吸阀的排放计算

  固定顶罐的呼吸排放可用下式估算其污染物的排放量:

  LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

  式中:LB-固定顶罐的呼吸排放量(Kg/a);

  M-储罐内蒸气的分子量;

  P-在大量液体状态下,真实的蒸气压力(Pa);

  D-罐的直径(m);

  H-平均蒸气空间高度(m);

  △T-一天之内的平均温度差(℃);

  FP-涂层因子(无量纲),根据油漆状况取值在1~1.5之间;

  C-用于小直径罐的调节因子(无量纲);直径在0~9m之间的罐体,C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1;

  KC-产品因子(石油原油KC取0.65,其他的有机液体取1.0)

  工作排放是由于人为的装料与卸料而产生的损失。因装料的结果,罐内压力超过释放压力时,蒸气从罐内压出;而卸料损失发生于液面排出,空气被抽入罐体内,因空气变成有机蒸气饱和的气体而膨胀,因而超过蒸气空间容纳的能力。

  可由下式估算固定顶罐的工作排放:

  LW=4.188×10^-7×M×P×KN×KC

  式中:LW-固定顶罐的工作损失(Kg/m3投入量)

  KN-周转因子(无量纲),取值按年周转次数(K)确定。周转次数=年投入量/罐容量

  K<=36,KN=136

  K>220,KN=0.26


安全呼吸阀要如何维护保养

  FAHX安全呼吸阀的维护与保养每月一次,冬季每月两次。其方法:先将阀盖轻轻打开,把真空阀盘和压力阀盘取出,检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物,如出现油污和脏物应清除干净,然后装回原位,上下拉动几下,检查开启是否灵活可靠。如果一切正常,再将阀盖盖好紧固。在维护与保养中,如发现阀盘有划痕、磨损等异常现象,应马上更换或与供货公司联系,以使及时得到解决。
