波纹管蒸汽截止阀

类别：截止阀   发布时间：1970-01-01 08:00   浏览： 次

WJ41/WJ44波纹管蒸汽截止阀适用于公称压力PN1.6～16MPa,工作温度-29～425℃主要用于锅炉高温蒸汽、石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

技术规范

构形式

BB-BG-OS  Y

驱动方式

手动

电动

设计标准

GB12235

结构长度

GB12221

连接法兰

GB9113、JB/T79、HG20596

试验和检验

JB/T 9092、GB/T13927

产品性能规范

公称压力
（MPa）

壳体试验压力
（MPa）

密封试验压力
(MPa)

适用温度
(℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

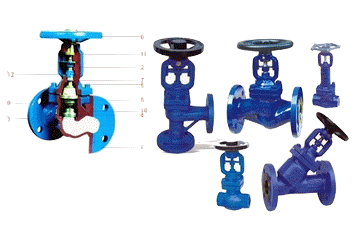

主要零部件材质

序号

名称

材质

1

阀体

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀瓣

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

轴销

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

5

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

6

垫片

柔性石墨+不锈钢、PTFE

7

阀盖

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

9

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB、QT400-18

规格尺寸表

型号

WJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

型号

WJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690

型号

WJ41-40

压力等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14.5

21

28

39

50

80

108

176

350

590

790
