概述

电站锅炉或工业锅炉上，均配备有向空排汽阀，作为锅炉启动时向空排汽，调节锅炉蒸汽温度在规定范围之内。在正常运行时，当锅炉压力、温度升高，又不希望锅 炉安全门动作，采用向空排汽阀进行降压、降温。由此可见，向空排汽阀的工作条件十分恶劣，启动时往往排出的是汽水混合物，工作状态下排出的是全压状态的高 温高压过热蒸汽。假如采用通用截止阀，在温差大，压差大的恶劣环境下频繁使用，阀座与阀芯就会产生裂纹或汽蚀泄漏，大大缩短阀门的使用寿命。

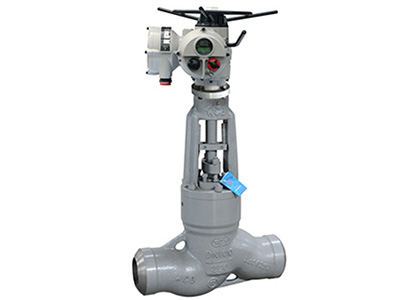

根据上述情况，上海电站阀门厂专门设计研制DJ961HY型向空排汽阀，它是一种新型阀门，能承受≤540℃的高温，≤32MPa的压差，适用于过热蒸汽等场合。

特点

DJ961HY型向空排汽阀结构特点是采用介质逆流（高进低出），具有截止与止回双重功能，阀盖与阀体连接系自密封结构，关闭时自压达到100%密封，阀 门设计成大小双阀芯，解决压差大而开启难的问题。阀座与阀芯堆焊特殊合金有耐磨性与坚韧性，采用锥度密封，线状密封面，在温差大的条件下，不会变形，不易 开裂。

工作原理

DJ961HY型向空排汽阀是由电动装置和向空排汽阀体两部分组成。由电动头产生相轴向力，带动阀杆动作，使阀门完全开启或完全关闭（不能作调节使用），来完成系统运行要求。电动装置可根据用户系统上的要求或指定的厂家来配置。

主要部件材料：

DJ961HY型向空排气阀简图（如下所示）

主要尺寸：
