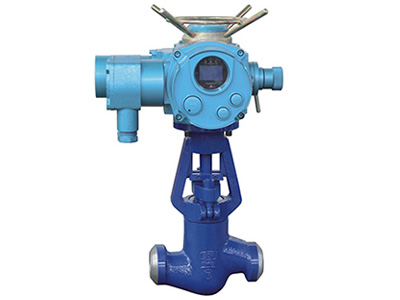

制造验收技术标准
1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-2002的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用户提供尺寸。
说明
1、本焊接闸阀中部连接方式有法兰连接与自密封两种。
2、阀体长度及焊接口尺寸倒角破度可根据用户要求生产。
性能规范：
| 型号 |
公称压力 |
试验压力（MPa） |
工作压力（MPa） |
工作温度（℃） |
适用介质 |
| 强度试验 |
密封试验/上密封试验 |
| Z961(960、962) Y-250
|
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
| Z961(960、962) Y-320
|
32 |
48.0 |
36.0 |
- |
≤425 |
| Z961(960、962) Y-P54 100
|
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
| Z961(960、962) Y-P54 170
|
- |
48.0 |
36.0 |
P5417 |
≤540 |
主要零件材料：
| 零件名称 |
材料牌号 |
| 阀体 |
WCB |
WC6 |
WC9 |
| 阀板 |
WCB |
WC6 |
WC9 |
| 阀盖 |
25 |
12Cr1MoVA |
| 阀杆 |
2Cr13 |
20Cr1MoVA |
| 阀座 |
25 |
12Cr1MoVA |
| 密封环 |
S软钢（增强柔性石墨） |
S软钢（增强柔性石墨） |
S软钢（增强柔性石墨） |
| 填料 |
增强柔性石墨 |
| 支架 |
WCB |
WCB或WC6 |
| 阀杆螺母 |
ZQAL9-4 |
| 四开环 |
1Cr13 |
20Cr1MoVA |
| 工作温度 |
V型≤540℃≤570℃；其余型≤540℃≤570℃ |
| 阀体材料 |
V型铭钼钒钢ZG20CrMoV或ZG15CrMoV
|
| 适用介质 |
水、蒸汽 |
主要尺寸：
| 公称通径 |
J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V |
| 主要外形尺寸和I连接尺寸（mm) |
| L |
D1 |
D2 |
D3 |
α |
H |
| 15 |
150 |
17 |
36 |
/ |
37.5° |
518 |
| 20 |
170 |
22 |
42 |
/ |
37.5° |
518 |
| 25 |
170 |
26 |
42 |
/ |
37.5° |
518 |
| 32 |
180 |
31 |
44 |
/ |
37.5° |
560 |
| 40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
| 50 |
350 |
50 |
82 |
/ |
32° |
748 |
| 65 |
330 |
69 |
100 |
110 |
32° |
829 |
| 80 |
470 |
84 |
108 |
130 |
32° |
898 |
| 100 |
560 |
107 |
144 |
165 |
32° |
913 |
| J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V |
| 15 |
150 |
17 |
40 |
/ |
37.5° |
518 |
| 20 |
170 |
22 |
46 |
/ |
37.5° |
518 |
| 25 |
170 |
26 |
46 |
/ |
37.5° |
518 |
| 32 |
180 |
31 |
49 |
/ |
37.5° |
560 |
| 40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
| 50 |
350 |
50 |
90 |
/ |
32° |
748 |
| 65 |
330 |
69 |
104 |
115 |
32° |
829 |
| 80 |
470 |
84 |
110 |
140 |
32° |
898 |
| 100 |
560 |
107 |
148 |
170 |
32° |
913 |
