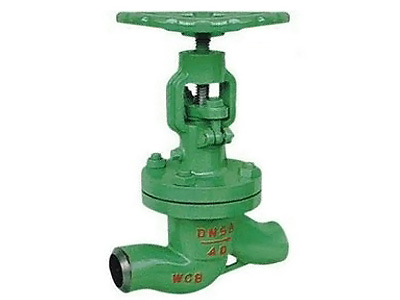

NKJ61H-40真空隔离截止阀

类别：截止阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 主要结构特点及用途

    1、本系列阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形快楔紧运动分步作用实现零泄漏。

    2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

    3、结构简单、紧凑、检修方便，使用寿命长。

    4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且各接各面采用高强膨胀材料密封，便系统与大气完全隔离，具有很好的系统气密性。

    5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

    该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装程；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

    阀门结构型式

    NKJ61型真空隔离截止阀；NKZ44、NKZ64型真空隔离闸板阀

    制造验收技术标准

    1、制造验收技术条件参照GB/T12234, GB/T 12235.

    2、阀门结构长度按GB/T 12221.

    3、阀门法兰尺寸按JB/T 78-79, GB/T 9112-9124.

    产品类型 壳体强度试验(MPa) 上密封试验(MPa) 密封试验(MPa) 适用介质 适用温度（℃)
    NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空气 ≤425
    NKJ61H-64 9.6 7.0 7.0
    NKJ61H-100 15.0 11.0 11.0
    NKJ61Y-40I 6.0 4.4 4.4 水、蒸汽、空气 ≤550
    NKJ61Y-64I 9.6 7.0 7.0
    NKJ61Y-100I 15.0 11.0 11.0

    主要零件材料：

    零件名称 阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件
    NKJ61H-C型 25或WCB 铬不锈钢 铬不锈钢 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢
    NKJ61Y-I型 铬钼钢 25Cr2MoVA 12Cr1Mo1VA Y：硬质合金 铬钼钢

    NKJ61型阀门主要性能规范：

    主要尺寸：

    公称通径PN

    （MPa）

    		 公称通径DN（mm） 主要外形尺寸和连接尺寸（mm)
    L H手 D D0 D1 L1 α W
    4.0 10 130 245 36 11 18.4 10
    		120
    15 130 245 36 16 22.5 10
    		120
    20 150 265 44 21 28.5 11
    		160
    25 160 270 48 26 34.5 12
    		200
    32 180 285 48 34

    		37°30" 200
    40 200 320 55 40

    		37°30" 240
    50 230 365 64 48

    		37°30" 320
    65 290 410 82 66

    		37°30" 300
    80 310 430 95 78

    		37°30" 300
    100 350 470 117 100

    		37°30" 350
    125 400 500 143 126

    		37°30" 350
    150 480 533 167 150

    		37°30" 400
    6.4 10 130 245 36 10 18.4 10
    		120
    15 130 245 36 15 22.5 10
    		120
    20 150 265 44 20 28.5 11
    		160
    25 160 270 48 25 34.5 12
    		200
    32 180 280 48 33

    		37°30" 200
    40 200 320 55 39

    		37°30" 240
    50 230 365 64 48

    		37°30" 320
    65 290 410 82 65

    		37°30" 320
    80 310 430 95 76

    		37°30" 360
    100 350 470 117 98

    		37°30" 400
    125 480 500 143 123

    		37°30" 400
    150 480 533 167 148

    		37°30" 500
    10.0 10 130 245 36 10 18.4 10
    		120
    15 130 245 36 14 22.5 10
    		120
    20 150 265 44 20 28.5 11
    		160
    25 160 270 48 25 34.5 12
    		200
    32 180 285 48 32

    		37°30" 200
    40 200 320 55 38

    		37°30" 240
    50 230 355 64 48

    		37°30" 320
    65 290 410 82 63

    		37°30" 320
    80 310 430 95 74

    		37°30" 360
    100 350 470 117 97

    		37°30" 400
    125 400 500 143 123

    		37°30" 400
    150 480 533 167 148

    		37°30" 500

    注：PN4.0(40）阀门允许作为PN10.0(10）、PN1.6(16）压力选用。
