类别:截止阀 发布时间:1970-01-01 08:00 浏览: 次

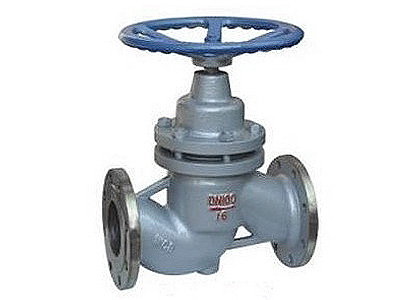

调流柱塞截止阀是柱塞截止阀基础上开发的又一新颖阀门,其结构、适用介质以及工作单位等于柱塞截止阀相似,但比之更具优越性:
(1)此阀门中,采用孔式导向套,既提高了对中性,又加大了流体通径。
(2)此阀门中,上盖安装有一刻度尺,可控制流体流量。
1.柱塞阀的结构和工作原理
柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮、孔架、密封圈及铜螺母等零部件组成,当旋转手轮时,通过阀杆带动柱塞,使之在两个密封圈间上下往复运动,完成阀门的开启和关闭。
在柱塞阀中,柱塞与密封圈采用过盈配合,当柱塞塞入密封圈内孔时,密持圈被压缩并紧紧包住柱塞。这时,依靠过盈密封圈所产生的径向分力将大于流体压力,从而保证了密封。当柱塞抽出时,密封圆在材抖的弹性作用下,恢复原始状态,此时,流体通过下密封圈由孔架流向出口。
由于密封圈采用新型非金属材料制成(PTFE),具有经长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系复合材料性能好,因此,密封可靠,经久耐用。
2、柱塞阀的适用范围:
该阀门适用与冶金、电业化工、化肥、轻工、食品等行业中,压力为1.6~4.0MPa,温度为250℃以下的水、汽、气、油类等介质的管道,也可为调节阀使用。
注:1、在短时间内,冷热交替温差变化大的管道中,柱塞阀不能使用。
2、在介质是氨的管道中.柱塞阀不能使用。
柱塞截止阀和普通截止阀的性能比较:
特性 | 柱塞截止阀 | 普通截止阀 |
1、密封性能 | 由于柱塞在密封圈和导向环内上下运动,与阀座的对中性非常好,因而每次关闭,柱塞与密封面完全吻合。密封性能好。 | 由于阀芯无定位,上下运动时受流体的作用力而晃动,因此与阀座的密封接触环带不稳定,密封性能较差。 |
2、压力波动适应性能 | 由于柱塞定位性好,在介质压力急剧变化时不会产生振动。此阀门事宜于压力工况不稳定的适用场合。 | 阀芯受压力波动的影响会产生振动,严重时会损坏。 |
3、使用寿命 | 阀门起笔快,密封环带重复性好,使用寿命长。 | 密封环带重复性差,使用寿命短。 |
4、安装位置 | 可在任何位置安装 | 只能卧式安装。 |
5、操用力矩及平稳性 | 柱塞没有压力平衡孔,柱塞上下二侧压力相等,无压差,因此操作力矩小,平稳性好,延长使用寿命。 | 无平衡孔,阀门关闭时阀芯手介质的推动,操作力矩大,平稳性差。 |
标号 | 名称 | 数量 | 材料 |
1 | 阀体 | 1 | 铸钢 |
2 | 密封圈 | 2 | 四氟乙烯加石墨 |
3 | 孔架 | 1 | 铸铁 |
4 | 柱塞 | 1 | 2Cr13 |
5 | 垫片 | 1 | 45℃钢正火处理 |
6 | 六角铜螺母 | 1 | 黄铜 |
7 | 阀杆 | 1 | 2Cr13 |
8 | 手轮 | 1 | 可锻铸铁 |
9 | 垫圈 | 1 | 统配件 |
10 | 六角螺母 | 1 | 统配件 |
11 | 圆铜螺母 | 1 | 黄铜 |
12 | 沉头螺钉 | 1 | 统配件 |
13 | 阀盖 | 1 | 铸钢 |
14 | 六角螺母 | 6-12 | 统配件 |
15 | 双头螺柱 | 6-12 | 统配件 |
柱塞阀的阀体材料
铸钢 | 铸铁 | 不锈钢 | 含钼不锈钢 |
WCB | HT200 | CF8(304) | CF8M(316) |
柱塞截止阀的密封圈材料
上密封圈材料 | 下密封圈材料 |
四氟乙烯加石墨 | 四氟乙烯加石墨 |
柱塞阀的试验压力
试验项目 | 试验介质 | 试验压力 |
强度试验 | 水 | 1.5PN |
高压密封试验 | 水 | 1.1PN |
低压密封试验 | 气 | 0.5~0.7MPa |
柱塞截止阀的性能规范
阀体材料 | 适用 | 适用介质 | 压力范围 |
铸钢 | ≤250℃ | 水、蒸汽、油品 | PN~4.0MPa |
铸铁 | ≤200℃ | PN1.6 | |
不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 |
含钼不锈钢 | ≤200℃ | 氨、氢、尿素等 | DN15~250 |
柱塞阀的主要尺寸及重量 法兰连接柱塞阀主要结构尺寸:
UL41 SM(F)-16C、UL41 SM(F)-16P、UL41 SM(F)-16R | ||||||||||
公称 通径 DN |
主要尺寸及连接尺寸(mm) | 重量(kg) | ||||||||
L | D | D1 | D2 | b | Z-φd | H~ | H1~ | D0 | ||
15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 133 | 157 | 100 | 3.5 |
20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 141 | 169 | 120 | 4.3 |
25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 165 | 169 | 140 | 6.0 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 179 | 225 | 160 | 8.8 |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 198 | 246 | 180 | 11.5 |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 226 | 282 | 220 | 15.5 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 267 | 333 | 240 | 22.0 |
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 301 | 387 | 280 | 30.0 |
100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 339 | 431 | 320 | 42.0 |
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 388 | 488 | 360 | 61.0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 408 | 522 | 400 | 87.0 |
200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 498 | 628 | 450 | 153.0 |
250 | 650 | 405 | 355 | 320 | 30 | 12-φ25 | 580 | 730 | 500 | 235.0 |
UL41 SM(F)-25C、UL41 SM(F)-25P、UL41 SM(F)-25R | ||||||||||
公称 通径 DN |
主要尺寸及连接尺寸(mm) | 重量(kg) | ||||||||
L | D | D1 | D2 | b | Z-φd | H~ | H1~ | D0 | ||
15 | 130 | 95 | 65 | 45 | 16 | 4-φ14 | 133 | 157 | 100 | 3.5 |
20 | 150 | 105 | 75 | 55 | 16 | 4-φ14 | 141 | 169 | 120 | 4.3 |
25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | 165 | 169 | 140 | 6.0 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 179 | 225 | 160 | 8.8 |
40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 198 | 246 | 180 | 11.5 |
50 | 230 | 160 | 125 | 100 | 18 | 4-φ18 | 226 | 282 | 220 | 16.5 |
65 | 290 | 180 | 145 | 120 | 20 | 4-φ18 | 267 | 333 | 240 | 23.0 |
80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 301 | 387 | 280 | 32.0 |
100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 339 | 431 | 320 | 42.0 |
125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 388 | 488 | 360 | 68.0 |
150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 408 | 522 | 400 | 92.0 |
200 | 650 | 360 | 310 | 278 | 34 | 12-φ25 | 498 | 628 | 450 | 170.0 |
250 | 650 | 425 | 370 | 332 | 36 | 12-φ30 | 580 | 730 | 500 | 250.0 |
