J644X气动排泥阀

类别:排泥阀   发布时间:2020-12-25 12:38   浏览:

  上海沪贡阀门制造有限公司从事〖J644X气动排泥阀〗的供应商,可提供气动排泥阀结构图,气动排泥阀外形尺寸图,气动排泥阀型号,气动排泥阀作用特点,气动排泥阀工作原理,气动排泥阀批发厂家,气动排泥阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于J644X气动排泥阀说明书的详细概述:

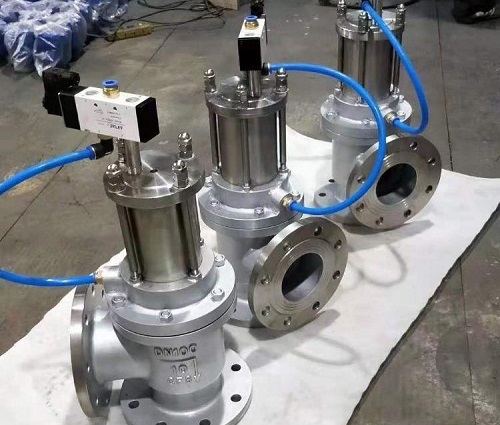

J644X气动排泥阀


  J644X气动排泥阀又名盖阀,常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。

气动排泥阀工作原理

  J644X气动排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。

  排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。


气动排泥阀有哪些结构特点

  阀盖自带螺杆,水深度浅时可直接用手柄操作;阀板成锥拱形,自带导向,开启操作力小;螺杆及密封面采用锡青铜,耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。

  膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损。排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。

  液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。


气动排泥阀出现故障不能正常启闭的处理方法

  1.检查内容:电磁换向阀的输入电压是否正常。

  处理方法:按说明书要求输入电压

  2.检查内容:接插是否完好,接管有无泄漏,管路是否接错。

  处理方法:纠正接管泄漏问题按说明书要求接好管路

  3.检查内容:密封件有无破损,驱动压力是否正常

  处理方法:更换密封件,调试压力
