QB2双口快速排气阀

类别:排气阀   发布时间:2020-12-25 13:02   浏览:

  上海沪贡阀门制造有限公司从事〖QB2双口快速排气阀〗的供应商,可提供双口快速排气阀结构图,双口快速排气阀外形尺寸图,双口快速排气阀型号,双口快速排气阀作用特点,双口快速排气阀工作原理,双口快速排气阀批发厂家,双口快速排气阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于QB2双口快速排气阀说明书的详细概述:

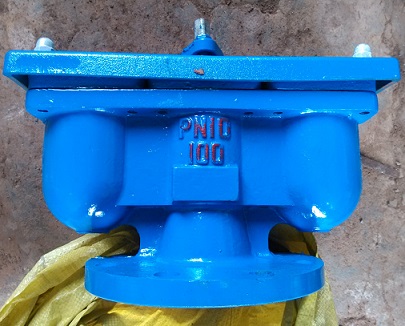

QB2双口快速排气阀


  QB2双口快速排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。

双口快速排气阀工作原理

  当系统中有气体溢出时,气体会顺着管道向上爬,zui终聚集在系统的≤点,而排气阀一般都安装在系统≤点,当气体进入排气阀阀腔聚集在排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。同样的道理,当系统中产生负压,阀腔中水面下降,排气口打开,由于此时外界大气压力比系统压力大,所以大气会通过排气口进入系统,防止负压的危害。如拧紧排气阀阀体上的阀帽,排气阀停止排气,通常情况下,阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用,便于排气阀的检修。


双口快速排气阀有何特点

  1、排气阀的浮筒采用低密度的PPR和复合材料,此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。

  2、浮筒杠杆采用硬质塑料,杠杆与浮筒和支座之间的联接都采用活动联接,故不会在长期运行时产生锈蚀,导致系统不能工作而发生漏水。

  3、杠杆的密封端面部分是采用弹簧支撑,可以随杠杆的运动相应伸缩,保证在不排气的情况下的密封性。


双口快速排气阀要如何安装

  QB2双口快速排气阀在安装时,zui好跟闸阀或者球阀一起安装,这样当需要拆下排气阀进行检修时,能保证系统的密闭,水不致外流。低密度的PP材料,此材料即使长时间在高温水的浸泡下也不会产生变型。


双口快速排气阀有哪些种类

  暖气式

  地暖(地热)是一套系统,从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求,在冬季供暖时,开启地暖用户首先需要排气,那么排气就需要用到排气阀。暖气排气阀一种安装于系统≤点,用来释放供热系统和供水管道中产生的气穴的阀门。

  微量式

  在一般情况下,水中约含2VOL%的溶解空气,在输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET)使输水变得困难,系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。

  单杆式(AETV SIMPLE LEVER TYPE)微量排气阀,为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座等均为304S.S不锈钢,内部使用标准排气孔径1/16",适合用于≤达PN25工作压力环境。

  公称通径:DN15-DN25

  公称压力:PN10 PN16 PN25

  快速式

  排气阀<大口径排气阀>应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气,而且空气的溶解度随着温度的升高而减少,这样水在循环的过程中气体逐渐从水中分离出来,并逐渐聚在一起形成大的气泡甚至气柱,因为有水的补充,所以经常有气体产生。为此就延生出排气阀这一名词,在日常生活也解决了不少问题。

  复合式

  复合式排气阀为圆桶状阀体,其内部主要含有一组不锈钢球(STAINLESS STEEL BALL),杆(FLOAT ARM)及塞(POPPET)。本阀装设于泵浦出水口处或送配水管线中,用以大量排除管中集结之空气,或于管线较高处集结之微量空气排放至大气中,以提高管线及抽水机使用效率,且于管内一旦有负压产生时,此阀迅速吸入外界空气,以保护管线因负压所生产之毁损。

  污水复合式排气阀原理与清水复合式排气阀相同,只是将结构略作改动,即将阀体加长,杠杆机构略作修改,使污物只积在阀体下部,不影响排气,不致漏水。

  压力等级:PN10

  公称通径:DN50-200mm

  排气阀的操作方法

  当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有小量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,当抽水机停止,管内水流空时或遇管内产生负压时,此时塞头迅速开启,吸入空气,确保管线完全。
