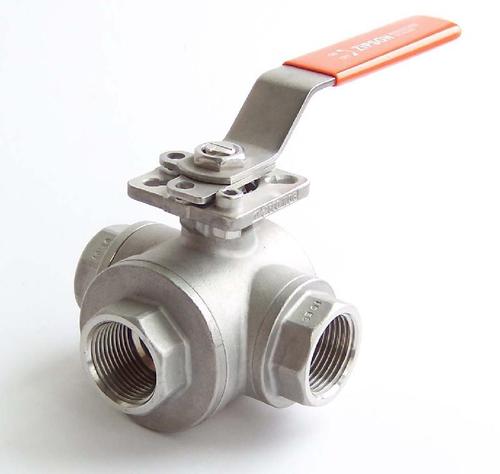

Q15F-16P不锈钢三通球阀

类别:球阀   发布时间:2020-12-21 14:54   浏览:

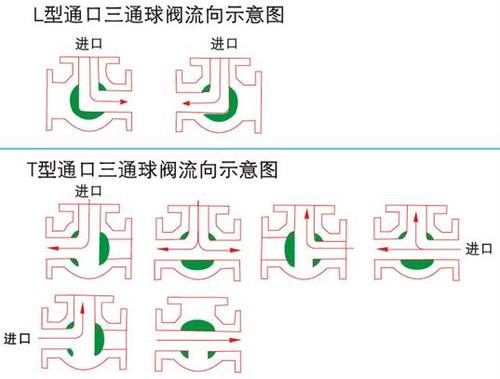

螺纹三通球阀

螺纹三通球阀概述:
公称压力:2.5MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999


螺纹三通球阀性能参数与主要尺寸:

序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8


螺纹三通球阀L型主要尺寸:
单位:mm

SIZE

d

L

H

D1



W1

W2

h

重量WT(g)

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

1 1 / 4 "

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

1 1 / 2 "

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2"

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450


螺纹三通球阀T型主要尺寸:
单位:mm

SIZE

d

L

H

D1



F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

1 1 / 4 "

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

1 1 / 2 "

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650



声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种阀门在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
