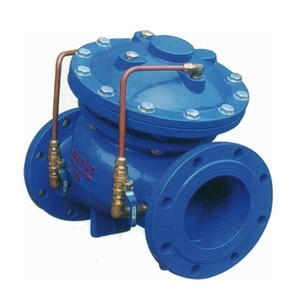

JD745X多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处，防止介质倒流、水锤及水击现象的智能型阀门。该水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小，隔膜式适用于600口径以下的阀门。

多功能水泵控制阀工作原理
　　当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
　　设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

多功能水泵控制阀工作特点
　　1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
　　2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
　　3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

多功能水泵控制阀功能与用途
　　本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
　　本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。


多功能水泵控制阀选用方法：
第一，多功能水泵控制阀设计选用要点
（1）工程式中应用的水泵控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（2）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
（3）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（4）工程中水泵控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（5）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（6）多功能水泵控制阀应设置在介质单向流动的管路上。
（7）多功能水泵控制阀主阀体上的箭头方向必须与管路系统流向一致。
（8）接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置自动排气阀。
（9）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（10）阀门安装前应做强度和严密性试验。
（11）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。本类阀门在管道中一般应当水平安装。
第二，多功能水泵控制阀的变化
在主阀不变的情况下，通过针形阀、先导阀及相应控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。
由于水力控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水（含消防）系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和持压阀等几种常用的水力控制阀的设计选用和安装要点。
第三，多功能水泵控制阀的工作压力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六种，动作压力大于或等于0.03MPa，介质温度在0－－80℃，缓闭时间可在3-120s内调节，管道流速2m／s时的压力损失小于0．01MPa,水锤峰值小于1．5倍的工作压力，公称口径DN50-DNl400。


隔膜式多功能水泵控制阀：
　　隔膜式多功能水泵控制阀是水压控制的阀门，由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
　　隔膜式多功能水泵控制阀前要安装过滤器，并应便于排污的要求。
　　隔膜式多功能水泵控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。
活塞式多功能水泵控制阀：
　　活塞式多功能水泵控制阀由于采用活塞缸结构，其阀板开启高度可达到过流孔直径的1/2，因此开度高，过流面积大，流阻小，节能效果好。
　　活塞式多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、化工、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工、流体的输送系统中，融电动阀、止回阀和水锤消阀三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。
活塞式多功能水泵控制阀特点：
　　１.活塞式多功能水力控制阀的活塞缸部件采用优质钢制作，抗疲劳、耐腐蚀、耐磨损、耐老化、耐高温。
　　２.活塞式多功能水力控制阀，由于采用了标示杆技术，可就地观察标示杆的上升情况，从而判断出阀门的开启状态，同时，信号型阀门配备有远程数字显示装置，可集中显示阀门板开度，并可输出4-20MA直流信号供计算机集中控制。
　　３.活塞式多功能水泵控制阀由于采用了活塞缸结构强度高、刚性好。并具有缓冲作用。因此我们运行平稳，无抖动，无噪声。
　　４.活塞式多功能水泵控制阀采用软硬双重密封高技术，充分发挥软密封性能优良，硬密封强度高，承力大的优点，大大提高了密封性能和可靠性，可保长期零泄露。
　　５.在活塞缸质部有一螺旋机构，可以用来调节活塞行程，控制阀板开启高度，调节流量，在紧急状态下，也可利用本机构手动关闭阀门，预防事故提高可靠性。
