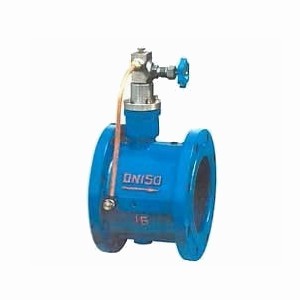

蝶式消声缓闭止回阀产品用途

   HH49X/HH48X蝶式消声缓闭止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。

其主要特点如下
消声缓闭止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
消声缓闭止回阀缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤
消声缓闭止回阀橡胶软密封，封闭性能好，耐磨损，使用寿命长。
消声缓闭止回阀橡胶缓冲，启闭平稳，无振动，无噪音。
消声缓闭止回阀比老式止回阀六阻小，有明显的节能效果
蝶式消声缓闭止回阀工作原理
消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

蝶式消声缓闭止回阀安装
1.  消声缓闭止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装
2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向一致
3.  在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修
4. 在坚固法兰连接螺栓时，应注意对称均匀坚固



蝶式消声缓闭止回阀主要零部件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

主要外形连接尺寸　　
单位：ｍｍ

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	89	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655
