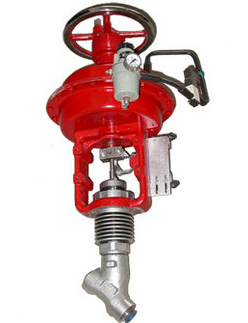

Y型气动疏水阀

类别:疏水器   发布时间:1970-01-01 08:00   浏览:

产品介绍:
气动Y型疏水阀特别适用于火电站系统中,作为接通或截断介质使用。

应用范围:
火电站系统中主蒸汽系统疏水

结构特点:
阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。

阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。

采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。

阀瓣密封面堆焊硬质合金,该合金具有极佳的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。

阀杆填料采用进口的特种填料,能起到最佳的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。

采用气动装置作为执行机构,对阀门的控制精确,安全,有效.

填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

标准规范:
设计制造标准:JB/T3595、E101、ANSI B16.34
结构长度标准:GB/T 12221-2005
对接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口径范围:1/2″~ 2-1/2″
对接焊口径范围:1/2″~ 4″
压力温度等级:GB/T 12224-2005
试验检验标准:JB/T3595

零件材料与工况:

零件名称  材料
阀体25+Stellite2112Cr1MoV+Stellite210Cr17Ni12Mo2+Stellite21
阀瓣25+Stellite2112Cr1MoV+Stellite21Stellite21
阀杆1Cr1325Cr2Mo1V0Cr17Ni4Cu4Nb
填料箱2512Cr1MoV0Cr17Ni12Mo2
压板1Cr131Cr130Cr17Ni12Mo2
填料夹不锈钢丝编织柔性石墨夹不锈钢丝编织柔性石墨夹不锈钢丝编织柔性石墨
填料垫1Cr131Cr130Cr17Ni12Mo2
密封垫夹316丝高目柔性石墨夹316丝高目柔性石墨夹316丝高目柔性石墨

公称通径300、600、900、 1690LB(相当于P55 100)2680LB(相当于P55 170)
LL1DWHG(kg)LL1DWHG(kg)
1/2〃1521025821644227.81521025821638627.8
3/4〃1521025821644227.81521025821638627.8
1〃1521025821644227.81521025821638627.8
1-1/4〃1701228136355446.81701228121646946.8
1-1/2〃1701228136355446.81701228121646946.8
2〃208155923636008527218010236362285
2-1/2〃2721801024066488532522412240665885
3〃2721801024066488532522412240665885
4〃325224122406658102325224122406658112
