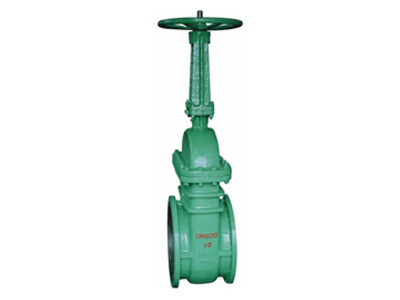

NKZ44H-10C真空隔离闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 真空隔离闸阀由阀体、阀盖、阀杆、闸板、填料、传动装 置等组成；阀体、阀盖、闸板采用碳素钢铸造成型，强度高，刚性好，保证在长期使用过程中不变形；阀体与阀盖的连接采用双头螺柱连接，方便可靠；连接方式为 法兰连接；传动方式为手轮传动；设计有上密封结构，主密封采用堆焊不锈钢和硬质合金材料的结构，采用平行双密封副双向密封，结构简单，维修方便，密封可 靠，性能优良。两密封副材料通过特殊的热处理工艺使得密封副间的硬度差值约40HB，抗擦伤，寿命长；阀杆采用不锈钢材料，经调质和表面氮化处理，有良好 的抗腐蚀性和抗擦伤性，长期工作不会被介质锈蚀；阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离， 具有很好的系统气密性。

    主要性能规范：

    试验压力

    公称压力PN(MPa) 试验压力
    壳体强度试验 上密封试验 密封试验
    1.0 1.5 1.1 1.1
    1.6 2.4 1.8 1.8
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 7.0 7.0
    10.0 15.0 11.0 11.0

    适用范围

    产品类型 适用介质 适用温度（℃）

    NKZ41H-C型

    NKZ44H-C型

    NKZ944H-C型

    NKZ941H-C型

    		 水、蒸汽、空气 ≤425

    NKZ41H-I型

    NKZ44H-I型

    NKZ944H-I型

    NKZ941H-I型

    		 水、蒸汽、空气 ≤550

    主要零件材料：

    零件材料 阀体、阀盖 阀杆 闸板 密封面 阀杆螺母 填料 紧固件

    NKZ44H-C型

    NKZ41H-C型

    NKZ944H-C型

    NKZ941H-C型

    		 WCB 2Cr13 25 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢

    NKZ44Y-I型

    NKZ41Y-I型

    NKZ944Y-I型

    NKZ941Y-I型

    		 铬钼钢

    25Cr2MoV

    		 铬钼钢 Y：硬质合金 铬钼钢

    主要尺寸：

    NKZ41 Y(H)/NKZ44H-1 OC、16C、25、40、64、100 NKZ44Y-10I、16I、25I、40I、64I、100I

    公称压力PN(MPa) 公称通径DN(mm) 主要外形尺寸和连接尺寸（mm) 附法兰尺寸(mm)
    L H D D1 D2 b f z-d W h D0 DN
    1.0 50 250 345 160 125 100 16 3 4-18 250 45 49 58
    65 270 395 180 145 120 18 3 4-18 250 48 64 75
    80 280 425 195 160 135 20 3 4-18 300 50 78 97
    100 300 510 215 180 155 20 3 8-18 300 52 96 110
    125 325 570 245 210 185 22 3 8-18 350 60 120 136
    150 350 725 280 240 210 24 3 8-18 350 60 145 163
    200 400 820 335 295 265 26 3 8-18 400 62 202 223
    250 450 890 390 350 320 28 3 12-23 400 62 225 278
    300 500 1070 440 400 368 28 3 12-23 450 65 303 330
    350 550 1320 500 460 428 30 4 16-23 550 65 351 382
    400 600 1450 565 515 482 32 4 16-25 550 65 398 432
    450 650 1560 615 565 532 32 4 20-25 600 70 460 485
    500 700 1720 670 620 585 34 4 20-25 650 78 500 535
    600 800 1880 780 725 685 36 5 20-30 700 90 600 636
    700 900 2085 895 840 800 40 5 24-30 750 90 690 726
    800 1000 2590 1010 950 905 44 5 24-34 800 106 790 826
    1.6 50 250 345 160 125 100 16 3 4-18 250 48 49 58
    65 270 395 180 145 120 18 3 4-18 250 50 64 75
    80 280 425 195 160 135 20 3 8-18 300 52 78 91
    100 300 510 215 180 155 20 3 8-18 300 52 96 110
    125 325 570 245 210 185 22 3 8-18 350 60 120 136
    150 350 725 280 240 210 24 3 8-23 350 60 145 163
    200 400 820 335 295 265 26 3 12-23 400 62 201 223
    250 450 890 405 355 320 30 3 12-25 450 68 253 278
    300 500 1070 460 410 375 30 3 12-25 550 70 303 330
    350 550 1320 520 470 435 34 4 16-25 600 78 351 382
    400 600 1450 580 525 485 36 4 16-30 650 90 398 432
    450 650 1560 640 585 545 40 4 20-30 700 95 450 485
    500 700 1720 705 650 608 44 4 20-34 750 98 500 535
    600 800 1880 840 770 718 48 5 20-41 800 105 600 636
    700 900 2085 910 840 788 50 5 24-41 850 110 690 726
    800 1000 2590 1020 950 898 52 5 24-41 950 115 790 826
    公称压力PN(MPa) 公称通径DN(mm) 主要外形尺寸和连接尺寸（mm) 附法兰尺寸(mm)
    L H D D1 D2 b f z-d W h D0 DN
    2.5 50 250 345 160 125 100 20 3 4-18 250 48 49 64
    65 270 395 180 145 120 22 3 8-18 250 52 66 82
    80 280 425 195 160 135 22 3 8-18 300 55 78 95
    100 300 510 230 190 160 24 3 8-23 300 62 100 117
    125 325 570 270 220 188 28 3 8-25 350 68 125 144
    150 350 725 300 250 218 30 3 8-25 350 72 151 172
    200 400 820 360 310 278 34 3 12-25 400 60 201 223
    250 450 890 425 370 332 36 3 12-30 450 85 253 278
    300 500 1070 483 430 390 40 4 16-30 550 92 303 330
    350 550 1320 550 490 448 44 4 16-34 650 98 351 382
    400

    		1450 610 550 505 48 4 16-34 700 115 398 432
    450 650 1560 660 600 555 50 4 20-34 750 115 450 483
    500 700 1720 730 660 610 52 4 20-41 800 120 498 535
    600 800 1880 840 770 718 56 5 20-41 850 130 598 636
    700 900 2085 955 875 815 60 5 24-48 900 140 688 726
    800 1000 2590 1070 990 930 64 5 24-48 1000 150 788 826
    公称

    压力PN(MPa)

    		 公称

    通径DN(mm)

    		 主要外形尺寸和连接尺寸（mm) 附法兰尺寸(mm)
    L H D D1 D2 b f d6 f2

    Z-d

    		 W h W0 DN
    4.0 50 250 345 160 125 100 20 3 88 4 4-18 300 48 48 64
    65 270 395 180 145 120 22 3 110 4 8-18 300 52 66 82
    80 280 425 195 160 135 22 3 121 4 8-18 350 58 78 95
    100 300 510 230 190 160 24 3 150 4.5 8-23 350 68 100 117
    125 325 570 270 220 188 28 3 176 4.5 8-25 400 68 125 144
    150 350 725 300 250 218 30 3 204 4.5 8-25 400 72 151 172
    200 400 820 375 320 282 38 3 260 4.5 12-30 450 88 199 223
    250 450 890 445 385 345 42 3 313 4.5 12-34 550 102 251 278
    300 500 1070 510 450 408 46 4 364 4.5 16-34 650 116 301 330
    350 550 1320 570 510 465 52 4 422 5 16-34 750 120 349 382
    400 600 1450 655 585 535 58 4 474 5 16-41 850 142 396 432
    公称

    压力PN(MPa)

    		 公称

    通径DN(mm)

    		 主要外形尺寸和连接尺寸（mm) 附法兰尺寸(mm)
    L H D D1 D2 b f D6 f2 z-d w h D0 DN
    6.4 50 250 350 175 135 105 26 3 88 4 4-23 300 70 48 64
    65 280 405 200 160 130 28 3 110 4 8-23 300 75 65 82
    80 310 435 210 170 140 30 3 121 4 8-23 350 75 76 95
    100 350 515 250 200 168 32 3 150 4.5 8-25 400 88 98 117
    125 400 580 295 240 202 36 3 176 4.5 8-30 400 98 128 150
    150 450 735 340 280 240 38 3 204 4.5 8-34 450 110 149 172
    200 550 835 405 345 300 44 3 260 4.5 12-34 550 116 197 223
    250 650 905 470 400 352 48 3 313 4.5 12-41 650 122 245 278
    300 750 1080 530 460 412 54 4 364 4.5 16-41 750 136 293 330
    350 850 1340 595 525 475 60 4 422 5 16-41 800 154 341 382
    400 950 1460 670 585 525 66 4 474 5 16-48 900 170 386 432
    10.0 50 250 350 195 145 112 28 3 88 4 4-25 300 72 48 64
    65 280 405 220 170 138 32 3 110 4 8-25 300 84 63 82
    80 310 435 230 180 148 34 3 121 4 8-25 350 90 74 95
    100 350 515 265 210 172 38 3 150 4.5 8-30 400 100 97 117
    125 400 580 310 250 210 42 3 176 4.5 8-34 400 115 124 150
    150 450 735 350 290 250 46 3 204 4.5 12-34 450 130 144 172
    200 550 835 430 360 312 54 3 260 4.5 12-41 550 145 189 223
    250 650 905 500 430 382 60 3 313 4.5 12-41 650 170 235 278
    300 750 1080 585 500 442 70 4 364 4.5 16-48 750 195 281 330
    350 850 1340 655 560 498 76 4 422 5 16-54 850 210 333 382
    400 950 1460 715 620 558 80 4 474 5 16-54 950 220 376 432
