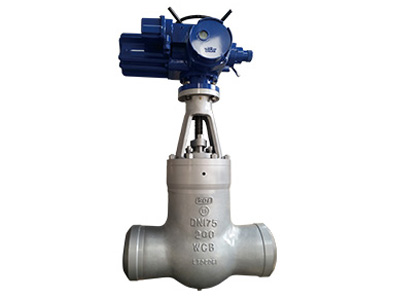

Z960/2Y-320高温高压电动焊接闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 1、制造与验收技术条件按E101和JB/T3595-2002的规定。

    2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按                JB/T3595-2002的规定。

    3、结构长度按E101的规定或用户提供尺寸。

    4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺寸。

    尺寸图纸：

    主要尺寸：

    型号 公称通径DN(mm) 主要尺寸（mm）
    L D1 D2

    Z962H-200

    Z960Y-200

    Z962Y-P(54)100V

    Z960Y-P(54)100V

    		 150 700 164 200
    175 750 186 223
    200 800 200 262
    225 850 233 282
    250 950 275 325
    300 1194 312 380
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640

    Z960Y-320

    Z960Y-P(57)170V

    		 150 700 150 200
    175 750 170 225
    200 800 200 262
    225 850 207 283
    250 950 250 325
    300 1194 265 377
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640

    Z962H-250

    Z960Y-250

    Z962Y-P(54)140V

    Z960Y-P(54)140V

    		 150 700 150 200
    175 750 176 223
    200 800 200 262
    225 850 220 282
    250 950 265 325
    300 1194 305 380
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640
