类别：针型阀 发布时间：2020-12-25 12:27 浏览： 次
上海沪贡阀门制造有限公司从事〖SS-3NVF4-M4,J21W-M美标针型阀〗的供应商,可提供美标针型阀结构图,美标针型阀外形尺寸图,美标针型阀型号,美标针型阀作用特点,美标针型阀工作原理,美标针型阀批发厂家,美标针型阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于SS-3NVF4-M4,J21W-M美标针型阀说明书的详细概述:

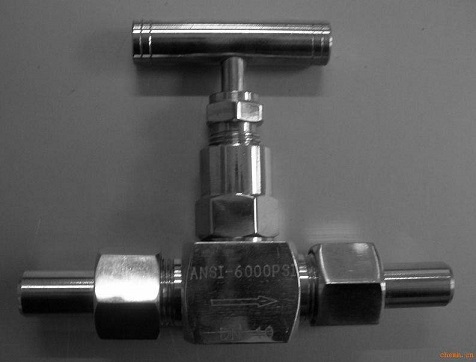

SS-3NVF4-M4/J21W-M美标针型阀是具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点。美标针型阀是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。入口密封按标准设置可灵活更换的填料及软阀座从而延长其使用寿命。所有主要元件的原材料都是可追溯的。材质性能结构都达到NACEMR-01-75*新版本要求。
产品特性：
1. 制造标准:ASME B16.34-2004
2. 连接形式: 内外螺连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封,旋塞提升式
4. 阀门检验和试验: API 598
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等
8. 公称通径:DN6,DN10,DN15,DN20,DN25
尺寸图：
| 公称通径DN | NPT | H | L | D0 |
| DN6 | 1/4" | 82 | 57 | 57 |
| DN10 | 3/8" | 82 | 57 | 57 |
| DN15 | 1/2" | 90 | 68 | 63 |
| DN20 | 3/4" | 110 | 80 | 70 |
| DN25 | 1" | 130 | 90 | 89 |
特点：
1、内螺纹针型阀结构小巧、外型美观、耐压性能高、安装方便、使用灵活、标准化、通用化程度高等特点，广泛用于石油、化工、冶金、制药等高要求场所。
2、美标针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
3、密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
应用：
美标内螺纹针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。美标针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
SS-3NVF4-M4,J21W-M美标针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是SS-3NVF4-M4,J21W-M美标针型阀。仪表SS-3NVF4-M4,J21W-M美标针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。SS-3NVF4-M4,J21W-M美标针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
|
美标针型阀工作原理 SS-3NVF4-M4,J21W-M美标针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.SS-3NVF4-M4,J21W-M美标针型阀与压力表配合使用.一般的SS-3NVF4-M4,J21W-M美标针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
美标针型阀有哪些技术参数 1、公称通径6~40mm 2、压力范围1.6～42Mpa 3、适用介质水、油品、蒸汽、石油气等 4、制造标准GB ANSI JIS |
|
美标针型阀在安装的时候应该注意哪些事项 1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。 2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。 |
|
美标针型阀针对不同工况应如何选用应对 1、低温介质的管路系统和装置上，宜选用加上阀盖的低温SS-3NVF4-M4,J21W-M美标针型阀。 2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式SS-3NVF4-M4,J21W-M美标针型阀。 3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢SS-3NVF4-M4,J21W-M美标针型阀。 4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封SS-3NVF4-M4,J21W-M美标针型阀。 5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节SS-3NVF4-M4,J21W-M美标针型阀。 6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的SS-3NVF4-M4,J21W-M美标针型阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。 7、成品油的输送管线和贮存设备，选用法兰连接的SS-3NVF4-M4,J21W-M美标针型阀。 8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的SS-3NVF4-M4,J21W-M美标针型阀。 9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的SS-3NVF4-M4,J21W-M美标针型阀。 |
