WF5H五阀组

类别:针型阀   发布时间:2020-12-25 12:27   浏览:

  上海沪贡阀门制造有限公司从事〖WF5H五阀组〗的供应商,可提供五阀组结构图,五阀组外形尺寸图,五阀组型号,五阀组作用特点,五阀组工作原理,五阀组批发厂家,五阀组执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于WF5H五阀组说明书的详细概述:

  WF5H-6000(PSI)C.P.R 型五阀组适用于仪表装置中与各种差压、流量、液位等变送器配套安装,它跟三阀组相同作用是:将差压变送器正、负测量室,使引压点与测量室接通或断开,它较三阀组的优点是:可随时进行仪表在线(即现场)检查、校核、标定或排污冲洗,减少安装施工与效正费用,提高安装速度及质量。


特性:

  1. 制造标准: ASME B16.34-2004

  2. 连接形式: 输入/输出均为法兰连接

  3. 结构特征: 锥面密封

  4. 阀门检验与试验: API598-1996

  5. 公称压力:≤6000Psi

  6. 适用工作温度:-29℃~+538℃

  7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

  8. 材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

  9. 公称通径:DN6

WF5H五阀组

货号
ITEM NO.
连接尺寸
Connections
Size

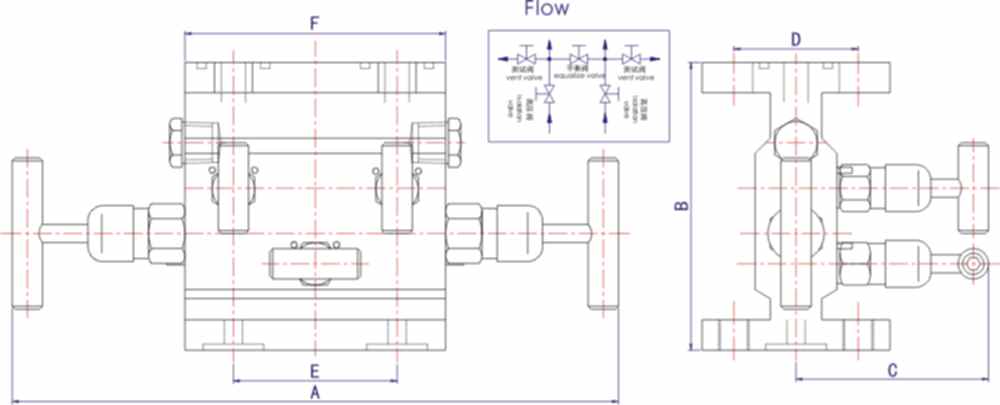

A B C D E F
WF5H-6K2 RF7/16”-20UNT 200 95 85 41.3 54 86

  WF5H五阀组是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是WF5H五阀组。仪表WF5H五阀组是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。WF5H五阀组的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

五阀组工作原理

  WF5H五阀组形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.WF5H五阀组与压力表配合使用.一般的WF5H五阀组形都做成螺纹连接。公称压力:PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等


五阀组有哪些技术参数

  1、公称通径6~40mm

  2、压力范围1.6~42Mpa

  3、适用介质水、油品、蒸汽、石油气等

  4、制造标准GB ANSI JIS


五阀组在安装的时候应该注意哪些事项

  1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

  2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。


五阀组针对不同工况应如何选用应对

  1、低温介质的管路系统和装置上,宜选用加上阀盖的低温WF5H五阀组。

  2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式WF5H五阀组。

  3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢WF5H五阀组。

  4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封WF5H五阀组。

  5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节WF5H五阀组。

  6、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的WF5H五阀组;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。

  7、成品油的输送管线和贮存设备,选用法兰连接的WF5H五阀组。

  8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的WF5H五阀组。

  9、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的WF5H五阀组。
