EF-4二阀组

类别:针型阀   发布时间:2020-12-25 12:27   浏览:

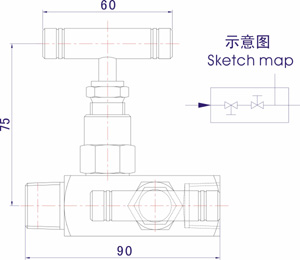

  上海沪贡阀门制造有限公司从事〖EF-4二阀组〗的供应商,可提供二阀组结构图,二阀组外形尺寸图,二阀组型号,二阀组作用特点,二阀组工作原理,二阀组批发厂家,二阀组执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于EF-4二阀组说明书的详细概述:

  设计制造标准Design Manafacfure According:

  ASME B16.34-2004

  GB/T 12224-2005

  JB/T 8473-1996

  连接形式Mode of connection:

  内螺纹连接 Female thread type

  结构特征Structure character:

  锥面密封Conical Sealing

  阀门检验和试验Test Standard:

  API 598-1996

  GB/T 13927-1992

  材料Material:

  碳钢Carbon steel:

  ASTM A105/A105M

  GB/T 12228-1989

  不锈钢Stainless steel:

  ASTM A276/ASTM A314

  GB/T 1220-1992

  适用介质Applicable Medium:油Oil,水Water,气体Air

  适用温度Applicable temperature:-70-240℃ -20-440℃

EF-4二阀组

序号
NO.
公称压力
Norminal
pressure
公称通径
DN
进口
INLET
出口
OUTLET
阀体材料
Valve body
Material
1 20Mpa 6 1/2”MNPT 1/2”FNPT 20#
2 20Mpa 6 1/2”MNPT 1/2”FNPT SS304
3 32Mpa 6 1/2”MNPT 1/2”FNPT 20#
4 32Mpa 6 1/2”MNPT 1/2”FNPT 1Cr18Ni9Ti

  EF-4二阀组是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是EF-4二阀组。仪表EF-4二阀组是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。EF-4二阀组的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

二阀组工作原理

  EF-4二阀组形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.EF-4二阀组与压力表配合使用.一般的EF-4二阀组形都做成螺纹连接。公称压力:PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等


二阀组有哪些技术参数

  1、公称通径6~40mm

  2、压力范围1.6~42Mpa

  3、适用介质水、油品、蒸汽、石油气等

  4、制造标准GB ANSI JIS


二阀组在安装的时候应该注意哪些事项

  1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

  2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。


二阀组针对不同工况应如何选用应对

  1、低温介质的管路系统和装置上,宜选用加上阀盖的低温EF-4二阀组。

  2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式EF-4二阀组。

  3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢EF-4二阀组。

  4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封EF-4二阀组。

  5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节EF-4二阀组。

  6、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的EF-4二阀组;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。

  7、成品油的输送管线和贮存设备,选用法兰连接的EF-4二阀组。

  8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的EF-4二阀组。

  9、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的EF-4二阀组。
