类别：针型阀 发布时间：2020-12-25 12:28 浏览： 次
上海沪贡阀门制造有限公司从事〖CJ123W多功能截止阀〗的供应商,可提供多功能截止阀结构图,多功能截止阀外形尺寸图,多功能截止阀型号,多功能截止阀作用特点,多功能截止阀工作原理,多功能截止阀批发厂家,多功能截止阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于CJ123W多功能截止阀说明书的详细概述:
特性:
1. 制造标准: GB/T12224-2005
2. 连接形式:内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验及试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,汽等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25

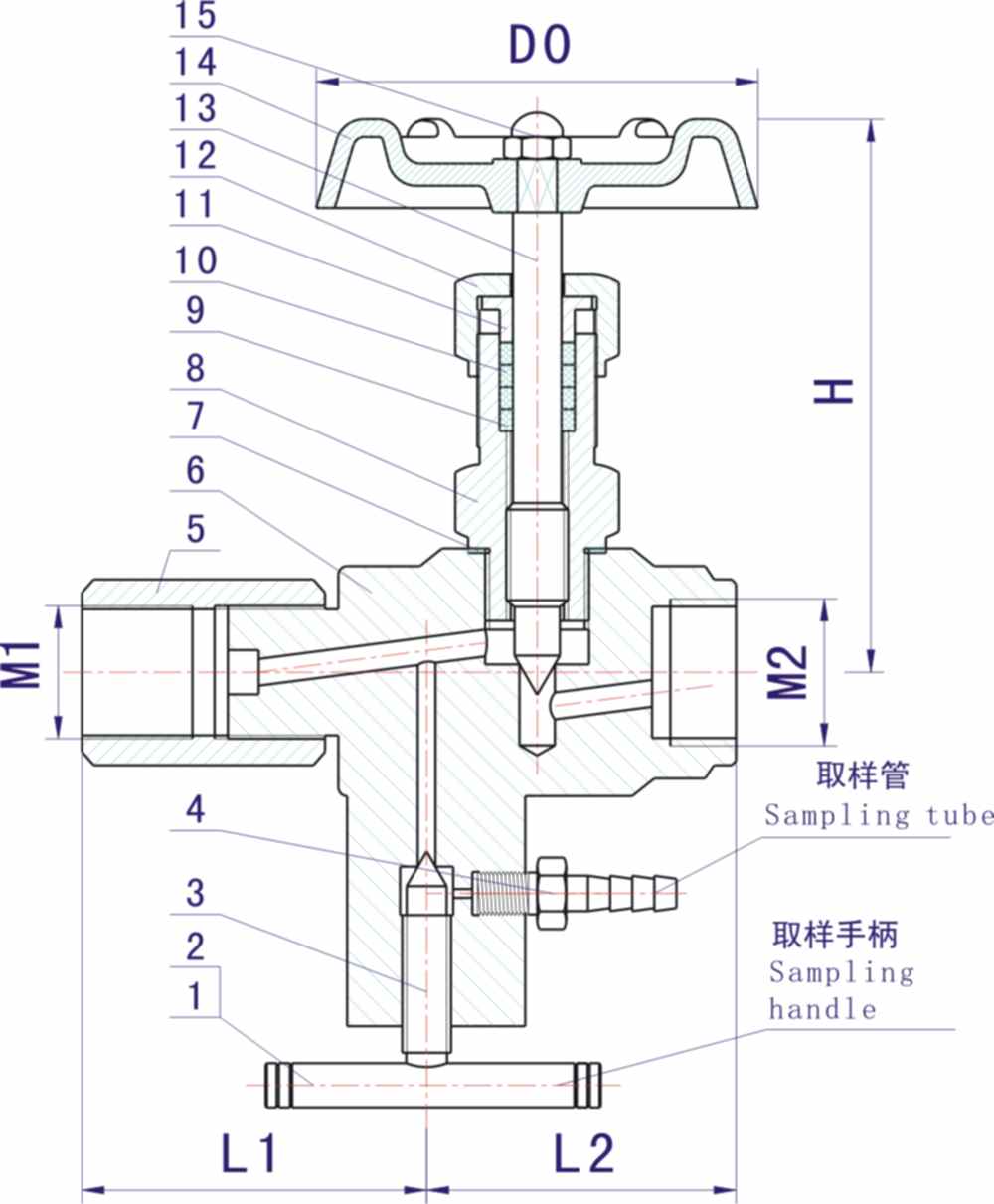

主要零件材料/Materials of main parts
| 序号 NO. |
零件名称 Part name |
材质 Material |
| 1 | 取样手柄Sampling Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 内六角螺钉Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 取样阀杆Sampling Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 取样管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 螺纹套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
| 8 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 10 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 11 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 14 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 15 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
尺寸图:
| 型号 ITEM NO. |
公称通径 DN |
M1 | M2 | L1 | L2 | H | D0 |
| CJ123W-1 | DN6 | M20X1.5 | G1/2 | 54 | 46 | 93 | ø60 |
CJ123W多功能截止阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是CJ123W多功能截止阀。仪表CJ123W多功能截止阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。CJ123W多功能截止阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
|
多功能截止阀工作原理 CJ123W多功能截止阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.CJ123W多功能截止阀与压力表配合使用.一般的CJ123W多功能截止阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
多功能截止阀有哪些技术参数 1、公称通径6~40mm 2、压力范围1.6～42Mpa 3、适用介质水、油品、蒸汽、石油气等 4、制造标准GB ANSI JIS |
|
多功能截止阀在安装的时候应该注意哪些事项 1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。 2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。 |
|
多功能截止阀针对不同工况应如何选用应对 1、低温介质的管路系统和装置上，宜选用加上阀盖的低温CJ123W多功能截止阀。 2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式CJ123W多功能截止阀。 3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢CJ123W多功能截止阀。 4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封CJ123W多功能截止阀。 5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节CJ123W多功能截止阀。 6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的CJ123W多功能截止阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。 7、成品油的输送管线和贮存设备，选用法兰连接的CJ123W多功能截止阀。 8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的CJ123W多功能截止阀。 9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的CJ123W多功能截止阀。 |
