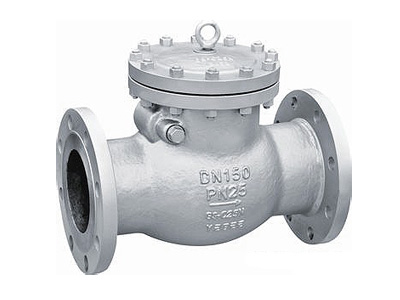

H44H-25旋启式止回阀

类别：止回阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 结构长度：GB12221-89

    法兰标准：JB79

    旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

    主要性能规范：

    试验压力（MPa） 公称压力PN（Mpa）
    2.5 4.0 6.4 10.0 16 20 25
    壳体强度试验 3.75 6.0 9.6 15.0 24 30 38
    密封试验（液） 2.75 4.4 7.0 11.0 17.6 22 27.5
    密封试验（气） 0.5~0.7
    试用介质A C P R I
    水、油品、蒸汽 硝酸类 醋酸类 空气、水
    使用温度（℃） ＜425 ＜200 ＜200 ≤550

    尺寸图纸：

    主要外形尺寸和连接尺寸（mm）：

    公称通径DN(mm) 公称压力PN(Mpa) L H D D1 D2 D6 b f f2 z-d
    50 2.5 230 160 160 125 100

    		20 3

    		4-18
    65 290 175 180 145 120

    		22 3

    		8-18
    80 310 185 195 160 135

    		22 3

    		8-18
    100 350 220 230 190 160

    		24 3

    		8-23
    125 400 248 270 220 188

    		28 3

    		8-25
    150 480 276 300 250 218

    		30 3

    		8-25
    200 550 350 360 310 278

    		34 3

    		12-25
    250 650 410 425 370 332

    		36 3

    		12-30
    300 750 430 485 430 390

    		40 4

    		16-30
    350 850 518 550 490 448

    		44 4

    		16-34
    400 950 560 610 550 505

    		48 4

    		16-34
    500 1150 618 730 660 610

    		52 4

    		20-41
    50 4.0 230 169 160 125 100 88 20 3 4 4-18
    65 290 173 180 145 120 110 22 3 4 8-18
    80 310 185 195 160 135 121 22 3 4 8-18
    100 350 220 230 190 160 150 24 3 4.5 8-23
    125 400 248 270 220 188 176 28 3 4.5 8-25
    150 480 270 300 250 218 204 30 3 4.5 8-25
    200 550 342 375 320 282 260 38 3 4.5 12-30
    250 650 401 445 385 345 313 42 3 4.5 12-34
    300 750 423 510 450 408 364 46 4 4.5 16-34
    350 850 455 570 510 465 422 52 4 5 16-34
    400 950 510 655 585 535 474 58 4 5 16-41
    50 6.4 300 177 175 135 105 88 26 3 4 4-23
    65 340 197 200 160 130 110 28 3 4 8-23
    80 380 212 210 170 140 121 30 3 4 8-23
    100 430 248 250 200 168 150 32 3 4.5 8-25
    125 500 296 295 240 202 176 36 3 4.5 8-30
    150 550 330 340 280 240 204 38 3 4.5 8-34
    200 650 385 405 345 300 260 44 3 4.5 12-34
    250 775 445 470 400 352 313 48 3 4.5 12-41
    300 900 474 530 460 412 364 54 4 4.5 16-41
    350 1025 514 595 525 475 422 60 4 5 16-41
    400 1150 616 670 585 525 474 66 4 5 16-48
    50 10.0 300 210 195 145 112 88 28 3 4 4-25
    65 340 227 220 170 138 110 32 3 4 8-25
    80 380 235 230 180 148 121 34 3 4 8-25
    100 430 274 265 210 172 150 38 3 4.5 8-30
    125 500 307 310 250 210 176 42 3 4.5 8-34
    150 550 347 350 290 250 204 46 3 4.5 12-34
    200 650 402 430 360 312 260 54 3 4.5 12-41
    250 775 432 500 430 382 313 60 3 4.5 12-41
    300 900 484 585 500 442 364 70 4 4.5 16-48
    50 16.0 300 210 215 165 132 188 36 3 4 8-25
    65 340 227 245 190 152 110 44 3 4 8-30
    80 380 235 260 205 168 121 46 3 4.5 8-30
    100 430 274 300 240 200 150 48 3 4.5 8-34
    150 550 340 390 318 270 205 66 3 4.5 12-41
    200 650 374 480 400 345 250 78 3 4.5 12-48
    250 775 440 580 485 425 313 88 3 4.5 12-54
    300 900 505 665 570 510 364 100 3 4.5 16-54
    H44H（Y、W）-200

    公称通径

    DN（mm）

    		 尺寸（mm）（JB79）
    L D D1 D2 D6 b f Z-φd H
    50 300 210 160 128 70 40 3 8-φ25 120
    65 340 260 203 165 97 48 3 8-φ30 190
    80 380 290 230 190 116 54 3 8-φ34 210
    100 430 360 292 245 138 66 3 8-φ41 240
    150 550 440 360 305 190 82 3 12-φ48 343
    200 650 535 440 380 245 92 3 12-φ48 320
    250 775 670 572 508 319 110 3 16-φ48 380
    H44H（Y、W）-250
    公称通径

    DN（mm）

    		 尺寸（mm）（GB9113.25）
    L D D1 D2 D8 b b4 f f3 Z-d H
    50 300 215 165 124 95 38 12 8 8 8-φ26 220
    65 340 245 190 137 108 41 12 8 8 8-φ30 230
    80 380 270 203 168 137 48 12 8 8 8-φ33 245
    100 430 310 241 194 162 54 12 8 8 8-φ36 280
    150 550 395 318 248 211 83 13 9.5 9.5 12-φ39 340
    200 650 485 394 318 270 92 17 11 11 12-φ45 360
    250 775 585 483 371 324 108 17 11 11 12-φ52 395
    300 900 675 571 438 381 124 23 14 14 16-φ56 478
