止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

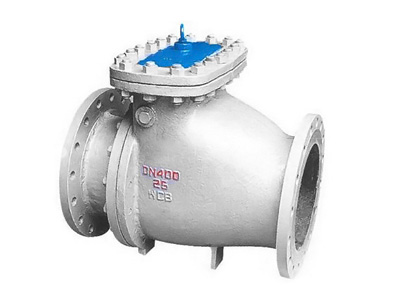

排渣止回阀主要适用于不超过6.4MPa、工作温度≤200℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。
主要性能规范：
| 型号 |
公称压力PN(MPa) |
试验压力（MPa） |
工作温度℃ |
工作压力(MPa) |
适用介质 |
| 壳体 |
密封 |
| PH44H-10C |
1.0 |
1.5 |
1.1 |
≤200 |
1.0 |
灰渣混合物 |
| PH44H-16C |
1.6 |
2.4 |
1.76 |
1.6 |
| PH44H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
主要尺寸：
| 型号 |
公称 通径
DN（mm）
|
主要尺寸（mm） |
| L |
D |
D1 |
D2 |
Z-φd |
b |
f |
H |
| PH44H-10C |
80 |
241 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
260 |
| 100 |
292 |
220 |
180 |
156 |
8-φ18 |
20 |
3 |
270 |
| 150 |
356 |
285 |
240 |
212 |
8-φ22 |
22 |
3 |
290 |
| 200 |
495 |
340 |
295 |
268 |
8-φ22 |
22 |
3 |
345 |
| 250 |
622 |
395 |
350 |
320 |
12-φ22 |
24 |
3 |
412 |
| 300 |
698 |
445 |
400 |
370 |
12-φ22 |
26 |
4 |
468 |
| 350 |
787 |
505 |
460 |
430 |
16-φ22 |
28 |
4 |
524 |
| 400 |
900 |
565 |
515 |
482 |
16-φ26 |
30 |
4 |
600 |
| 450 |
918 |
615 |
565 |
532 |
20-φ26 |
32 |
4 |
670 |
| 500 |
978 |
670 |
620 |
585 |
20-φ26 |
34 |
4 |
750 |
| PH44H-16C |
80 |
241 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
260 |
| 100 |
292 |
220 |
180 |
156 |
8-φ18 |
20 |
3 |
270 |
| 150 |
356 |
285 |
240 |
212 |
8-φ22 |
24 |
3 |
290 |
| 200 |
495 |
340 |
295 |
268 |
12-φ22 |
24 |
3 |
345 |
| 250 |
622 |
405 |
355 |
320 |
12-φ26 |
26 |
3 |
412 |
| 300 |
698 |
460 |
410 |
370 |
12-φ26 |
28 |
4 |
468 |
| 350 |
787 |
520 |
470 |
429 |
16-φ26 |
30 |
4 |
524 |
| 400 |
900 |
580 |
525 |
480 |
16-φ30 |
32 |
4 |
600 |
| 450 |
918 |
640 |
585 |
548 |
20-φ30 |
34 |
4 |
670 |
| 500 |
978 |
705 |
650 |
608 |
20-φ34 |
44 |
4 |
750 |
| PH44H-25 |
80 |
318 |
200 |
160 |
132 |
8-φ18 |
24 |
3 |
260 |
| 100 |
356 |
235 |
190 |
156 |
8-φ22 |
24 |
3 |
270 |
| 150 |
444 |
300 |
250 |
212 |
8-φ26 |
28 |
3 |
290 |
| 200 |
535 |
360 |
310 |
278 |
12-φ26 |
30 |
3 |
345 |
| 250 |
622 |
425 |
370 |
335 |
12-φ30 |
32 |
3 |
412 |
| 300 |
711 |
485 |
430 |
390 |
16-φ30 |
34 |
4 |
648 |
| 350 |
838 |
555 |
490 |
450 |
16-φ33 |
38 |
4 |
524 |
| 400 |
864 |
620 |
550 |
505 |
16-φ36 |
40 |
4 |
600 |
| 450 |
978 |
670 |
600 |
555 |
20-φ36 |
42 |
4 |
670 |
| 500 |
1016 |
730 |
660 |
615 |
20-φ36 |
44 |
4 |
750 |
