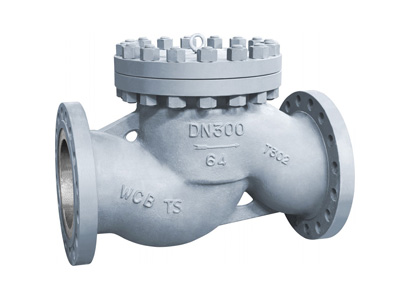

H41Y-64升降式止回阀

类别：止回阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 结构长度：GB 12221-89

    法兰标准：JB79

    升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣， 用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器 介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿 轴线移动）。

    性能规范：

    试验压力（MPa） 公称压力PN（MPa）
    2.54.06.410.03.86.09.615.02.84.47.011.0
    壳体强度试验
    密封试验（液）
    密封试验（气） 0.5~0.7
    试用介质A C P R I

    水、油品、蒸汽 硝酸类 醋酸类 空气、水

    使用温度（℃） ≤425 ≤200 -40~+80 ≤550

    主要零件材料：

    产品类型 零件名称
    阀体、阀盖 阀瓣、阀座 垫片 优质碳钢
    H41Y(C型) WCB或25 H：25+铬不锈钢

    Y：25+硬质合金

    		 不锈钢带-柔性石墨

    钢带石棉绕式垫片

    缠绕垫片

    		 合金
    H41Y(I型) 铬钼钢 铬钼钢+硬质合金
    H41Y(P型) 铬镍钛不锈钢 不锈钢
    H41W(R型)

    尺寸图纸：

    主要外形尺寸及连接尺寸（mm）：

    公称

    压力

    PN(MPa)

    		 公称通径DN L H D D1 D2 D6 b f f2 Z-d
    2.5 15 130 100 95 65 45

    		16 2

    		4-14
    20 150 105 105 75 55

    		16 2

    		4-14
    25 160 120 115 85 65

    		16 2

    		4-14
    32 180 130 135 100 78

    		18 2

    		4-18
    40 200 135 145 110 85

    		18 3

    		4-18
    50 230 149 160 125 100

    		20 3

    		4-18
    80 310 169 195 160 135

    		22 3

    		8-18
    100 350 194 230 190 160

    		24 3

    		8-23
    150 480 255 300 250 218

    		30 3

    		8-25
    200 600 305 360 310 278

    		34 3

    		12-25
    4.0 15 130 100 95 65 45 40 16 2 4 4-14
    20 150 105 105 75 55 51 16 2 4 4-14
    25 160 120 115 85 65 58 16 2 4 4-14
    32 180 130 135 100 78 66 18 2 4 4-18
    40 200 135 145 110 85 76 18 2 4 4-18
    50 230 149 160 125 100 88 20 3 4 4-18
    80 310 169 195 160 135 121 22 3 4 8-18
    100 350 194 230 190 160 150 24 3 4.5 8-23
    150 480 255 300 250 218 204 30 3 4.5 8-25
    200 600 305 375 320 282 260 38 3 4.5 12-30
    6.4 15 210 100 105 75 55 40 18 2 4 4-14
    20 230 110 125 90 68 51 20 2 4 4-18
    25 230 125 135 100 78 58 22 2 4 4-18
    32 260 140 150 110 82 66 24 2 4 4-23
    40 260 168 165 125 95 76 24 3 4 4-23
    50 300 170 175 135 105 88 26 3 4 4-23
    80 380 205 210 170 140 121 30 3 4 8-23
    100 430 230 250 200 168 150 32 3 4.5 8-25
    150 550 265 340 280 240 204 38 3 4.5 8-34
    200 650 310 405 345 300 260 44 3 4.5 12-34
    10.0 15 210 100 105 75 55 40 20 2 4 4-14
    20 230 110 125 90 68 51 22 2 4 4-18
    25 230 125 135 100 78 58 24 2 4 4-18
    32 260 140 150 110 82 66 24 2 4 4-23
    40 260 168 165 125 95 76 26 3 4 4-23
    50 300 170 195 145 112 88 28 3 4 4-25
    80 380 205 230 180 148 121 34 3 4 8-25
    100 430 230 265 210 172 150 38 3 4.5 8-30
    150 550 265 3540 290 250 204 46 3 4.5 12-34
    200 650 310 430 360 312 260 54 3 4.5 12-41
