电动软密封闸阀产品描述

一、电动软密封闸阀产品介绍：

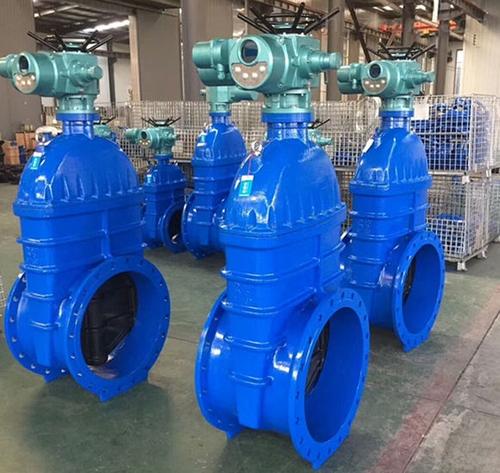

电动软密封闸阀是由多回转电动装置和和软密封（暗杆闸阀或者明杆闸阀）组装而成，软密封闸阀阀体采用精铸QT450（球墨铸铁）或WCB（铸钢），闸板采用全衬弹性橡胶，阀体内腔采用静电粉末经过高温烤瓷使内腔光滑，让闸板在开启、关闭时后不易磨损破裂，通过阀杆传动弹性橡胶闸板，与内腔底部接合来达到密封效果。软密封闸阀通常用在，清水，空气，一般气体。软密封闸阀属于上下结构的开关型阀门只适合用于管道上的开关。

二、电动软密封闸阀基本参数：

通用型号：Z941X明杆、Z945X暗杆

公称通经：DN50～DN1600mm

公称压力：1.0 MPa～1.6MPa

铸铁标准：GB/T 12232-2005

钢制标准：GB/T 12224-2005

平板标准：JB/T 5298-1991

检验标准：JB/T 9092-1999

适用介质：水、油品、气体等

连接方式：法兰式

工作温度：0～80℃

三、电动软密封闸阀型号表示：

暗杆型Z945X电动软密封闸阀

Z表示闸阀9表示电动4表示法兰5表示暗杆X表示软密封

Z945X-10Q、Z945X-16Q、（Q表示阀体球墨铸铁）压力1.0 MPa ~1.6MPa

Z945X-10C、Z945X-16C、（C表示阀体WCB铸钢）压力1.0 MPa ~1.6MPa

明杆型Z941X电动软密封闸阀

Z表示闸阀9表示电动4表示法兰1表示明杆X表示软密封

Z941X-10Q、Z941X-16Q、（Q表示阀体球墨铸铁）压力1.0 MPa ~1.6MPa

Z945X-10C、Z941X-16C、（C表示阀体WCB铸钢）压力1.0 MPa ~1.6MPa
