Y型法兰连接焊接式过滤器

类别:进口过滤器   发布时间:2020-12-31 19:08   浏览:


格林巴赫托普,巴赫BACH进口泵阀品牌。
        格林巴赫托普,专注于进口Y型法兰连接焊接式过滤器制造商,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口Y型法兰连接焊接式过滤器产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。


过滤器是从流体中分离固体颗粒杂质,提高产品纯度,保护设备 ( 压缩机、泵、仪表等 ) 安全工作的产品。
  格林巴赫生产的系列过滤器其强度和密封试验执行中国 HGJ532-91 系列标准 ,其种类有Y型、T型、锥型、篮式、罐型等。
  接管形式有对焊连接、法兰连接和丝口连接。
  壳体材质有碳钢、铸钢、各种牌号的不锈钢等。

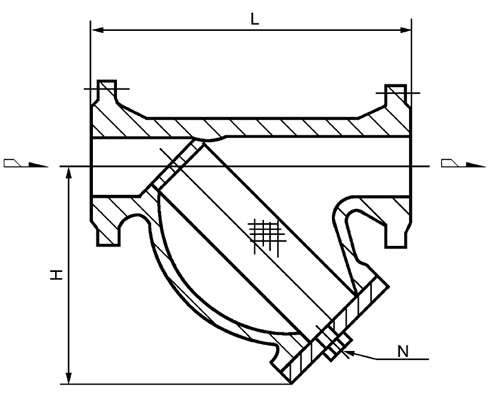

1、Y型同径法兰连接铸造式过滤器(DGYI-F型)
大野机械
公称直径DN 安装尺寸MM 管塞N
L H
15 140 120 RC1/4
20 140 120
25 140 120
32 170 160
40 270 180
50 270 190 RC3/8
65 290 190
80 360 250 RC3/4
100 410 280
135 480 330
150 520 360 M20x1.5
200 660 450
图表(DN15-50、PN≤5.0MPa)

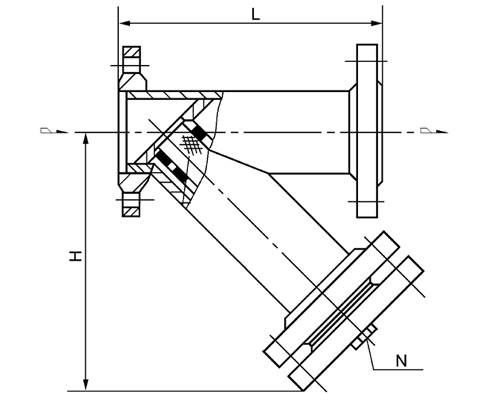

2、Y型法兰连接焊接式过滤器(DGYII-F型)
大野机械
大野机械
公称直径DN 安装尺寸MM 管塞N
L H
15 260 180 RC1/4
20 270 190
25 270 190
32 280 230
40 280 230
50 290 245 RC3/8
65 320 280
80 350 315
100 425 360
135 480 390
150 540 460 RC3/4
200 700 540
250 800 660 M20x1.5
300 950 750
350 1050 845
400 1250 920

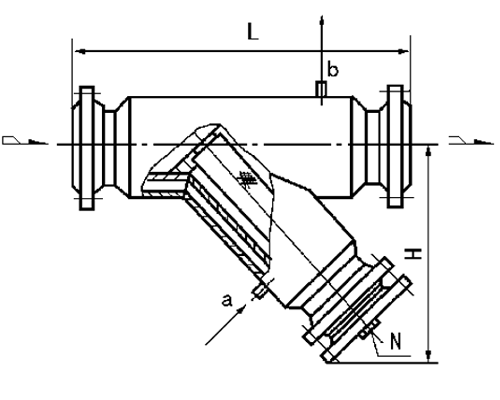

3、Y型带夹套法兰连接焊接式过滤器(DGYJII-F型)
大野机械
公称直径
DN
安装尺寸mm
夹 套
管塞
N

L
H
进口a
出口b
蒸汽压力
20
370
235
G1/2
G1/2










≤0.6MPa
Rc1/4



25
370
235
G1/2
G1/2
32
390
275
G1/2
G1/2
40
390
285
G3/4
G3/4
50
420
295
G3/4
G3/4




Rc3/8
65
450
330
G3/4
G3/4
80
500
370
G3/4
G3/4
100
575
415
G3/4
G3/4
125
650
450
G3/4
G3/4
150
700
525
DN25
DN25
Rc3/4

200
890
610
DN25
DN25

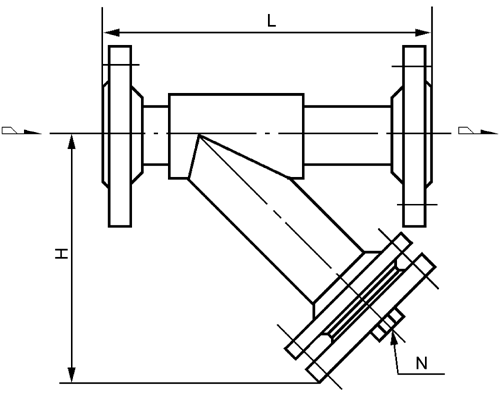

4、Y型异径对焊连接焊接过式过滤器(DGYJII-W型)
大野机械
公称直径
DN1 X DN2
安装尺寸mm
管塞
N
Φ1/δ1 X Φ2/δ2
L
H
80X65
Φ89/6.5 X Φ76/6
200
170


Rc3/8
100X80
Φ114/7 X Φ89/6.5
240
220
Φ108/7 X Φ89/6.5
240
220
150X100
Φ168/7 X Φ114/7
300
280









Rc3/4
Φ159/7 X Φ108/7
300
280
150X125
Φ168/7 X Φ140/7
300
280
Φ159/7 X Φ133/7
300
330
200X125
Φ219/8 X Φ140/7
370
330
Φ219/8 X Φ133/7
370
330
200X150
Φ219/8 X Φ168/7
370
330
Φ219/8 X Φ159/7
370
330
250X150
Φ273/8 X Φ168/7
450
370



M20/1.5
Φ273/8 X Φ159/7
450
370
250X200
Φ273/8 X Φ219/8
450
370
300X250
Φ325/9 X Φ273/8
520
370

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
