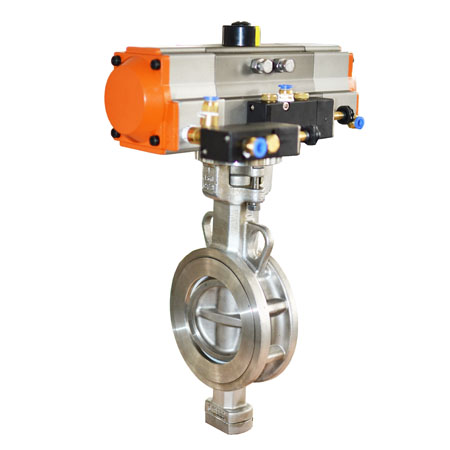

进口二段式气动蝶阀 定量罐装系统 分段式结构

类别:进口气动阀门   发布时间:2020-12-30 00:00   浏览:

格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于二段式气动蝶阀 定量罐装系统 分段式结构制造商,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,二段式气动蝶阀 定量罐装系统 分段式结构产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。




描述

产品概述及用途

二段式气动蝶阀有0°,45°,90°或0°,90°,180°的三位式操作方式,二段式气动球阀是由中线或者偏心蝶阀、两段式气动执行器、电磁阀、过滤减压阀和限位开关等五大部份组合而成。通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°),因此阀门流量得以调节.这种装置靠两个电磁阀控制阀门的流量。由于执行机构内采用了快速排气及节流功能,使两段球阀具有的开关特性。使开阀、关阀速度减缓,使管道中流体变化平稳,不会因冲击产生水锤,亦不会因冲击而损坏系统中流量计及其他仪表,通过计算机编程自动控制,可实现一段、多段开闭。
该系列阀门操作简单,控制灵活,维护方便。执行器与球阀、蝶阀、风机挡板等配套,二段式气动蝶阀被广泛应用于石油、化工、化工涂料等行业。例如石油库油料自动化收发控制系统、化工库等自动化收发系统、消防自动化控制系统、涂料罐装系统等。

主要技术参数

使用介质:洁净的压缩空气
压力范围:5bar
建议使用压力:输入气压不超过10bar
行程调整:在90度位置有±4度的可调范围.
气源故障:保持、关、开
环境温度:-35℃~+85℃;
防护等级:防水IP65,防爆EEx-dIIBT4/EExdIICT4。

主要材质

阀体材质:球墨铸铁、WCB、304、316、316L
阀板材质:球铁镀镍、尼龙板、WCB、304、316、316L、1.4529、2507等
阀座材质:EPDM、NBR、PTFE、PPL、硬密封等
连接方式:对夹式、法兰、焊接等
法兰标准:GB、ASNI、JIS、DIN
压力等级:1.6-6.4MPa

工作原理

二段式气动蝶阀原理图

原理图
