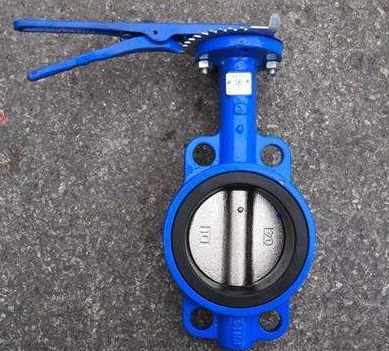

对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到*大开度。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

　　GB/T 26144-2010《法兰和对夹连接钢制衬氟塑料蝶阀》

　　JB/T 8527-1997 《金属密封蝶阀》

　　GB/T 12238-2008 《法兰和对夹连接弹性密封蝶阀》

对夹式蝶阀的结构形式

　　(1)中心密封蝶阀
　　(2)单偏心密封蝶阀
　　(3)双偏心密封蝶阀
　　(4)三偏心密封蝶阀

　　密封面材质

　　(1)软密封蝶阀。
　　1)密封副由非金属软质材料对非金属软质材料构成。
　　2)密封副由金属硬质材料对非金属软质材料构成。
　　(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

　　密封形式

　　(1)强制密封蝶阀
　　1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
　　2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
　　(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。
　　(3)自动密封蝶阀。密封比压由介质压力自动产生。

对夹式蝶阀的工作压力

　　(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
　　(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。
　　(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。
　　(4)高压蝶阀。公称压力PN为10。0--80.0MPa的蝶阀。
　　(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

对夹式蝶阀的工作温度

　　(1)高温蝶阀。t>450 °C的蝶阀
　　(2)中温蝶阀。120 C

对夹式蝶阀的性能比较

　　公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水?

　　闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。

　　闸阀体积大，占用空间大。

　　蝶阀体积小，占用空间小。

　　具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

　　规范规定公称直径大于50的用碟阀。

　　高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能*佳的目的。

对夹式蝶阀的用途

　　用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

　　用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的*品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。

　　还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

对夹式蝶阀的结构特点

　　①三向偏心的*特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

　　②由扭矩产生弹性密封。

　　③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

　　④体积小、重量轻、操作轻巧、便于安装。

　　⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

　　⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

　　⑦连续结构多样化：对夹、法兰、对焊。

　　结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
