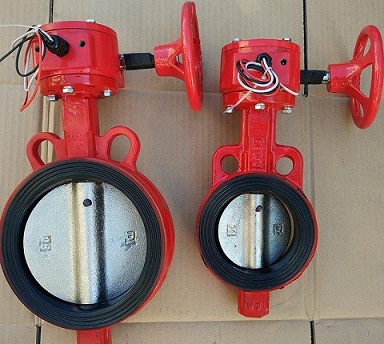

信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。

信号蝶阀的接线方法：

　　1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。

　　2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关(可以听到咔哒声)，然后旋紧凸轮上的螺钉固定凸轮。

　　3、当阀门在“全开”位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。

　　4、调整限位螺钉，当阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。

　　5、盖上电器开关箱罩，当阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。

信号蝶阀的工作原理：

　　1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。

　　2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。

　　3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：

　　a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。

　　b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°)，当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

信号蝶阀的安装步骤

　　安装于各类给排水管道中，特别适用于双向密封和阀体易锈蚀场合，用来控制介质的流量和通断。该阀是管线优先选用的常规蝶阀，结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物等。

　　1.采用微动开关信号装置，实现了在控制室直接观察闸阀的开或关状态;

　　2.蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄露点;

　　3.蝶板外圆采用球面造型，提高了密封性能，延长了阀门的使用寿命;

　　4.整体重量轻，安装方便，蜗轮传动，驱动扭矩小。

信号蝶阀的安装注意事项

　　1、蝶阀安装前应进行以下工作：

　　a、仔细核对使用情况是否与本蝶阀性能规范相符合。

　　b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板。

　　c、检查传动装置是否与蝶阀上法兰连接可靠。

　　2、蝶阀安装后，应定期检查，其检查的主要项目如下：

　　a、蝶阀阀座及O型密封圈是否损伤。

　　b、阀板密封面的密封性能。

　　c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。

　　d、蝶阀检修装配后，应按要求进行密封性能试验。

　　f、每次检修后，应将情况详细记录以备查考。

　　3、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。

　　4、蝶阀可以安装在空间任意位置管路上。

　　5、蝶阀的安装位置应保证使用、维修和更换的方便。

　　6、蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。

　　产品标准：GB5135.6-2003《自动喷水灭火系统-通用阀门》
