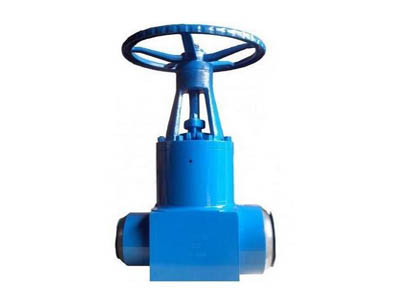

Z60Y/Z61Y/Z62Y手动电站闸阀

产品简介：

Z60Y/Z61Y/Z62Y手动电站闸阀、高温高压电站闸阀也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

技术参数：

阀门型号：Z60Y-200,Z61Y-200,Z62Y-200

         Z60Y-250,Z61Y-250,Z62Y-250

         Z60Y-320,Z61Y-320,Z62Y-320

阀门型号：Z60Y-P54100V,Z61Y-P54100V,Z62Y-P54100V

          Z60Y-P54140V,Z61Y-P54140V,Z62Y-P54140V

          Z60Y-P54170V,Z61Y-P54170V,Z62Y-P54170V

连接形式：焊接连接

产品材质：WCB,WC6,WC9,20CrMoV,15Cr1MoV等

公称通径：DN50-DN500

适应介质：水、蒸汽、油品等、液化气、天然气、煤气等

流动方向：双向

“电站闸阀"也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

1、Z60Y(Z61Y,Z62Y)手动电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、Z60Y(Z61Y,Z62Y)手动电站闸阀主要压力等级

公称压力 200、250、320

工作压力P54 100V、P54 140V、P54 170V

3、电站闸阀结构优势

1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

4. 电站闸阀相关标准

JBT 3595-2002电站阀门 般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

5. 电站闸阀与其他阀门区别

电站闸阀与其他阀门产品相比的特点是高温高压，如果单纯从压力方面比通用阀门低，单纯从温度方面比也比通用阀门低。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

用途：

安装在水、汽管道上作为启闭装置用。

Z60Y-P54100V/140V/170V，高压电站闸阀，焊接电站闸阀，手动电站闸阀

结构简述：

1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。

2、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。阀瓣密封面经硬化氮化处理。

3、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。

4、阀门的开启和关闭由电动装置来控制，电动装置分别配有专用电机，减速器、转矩控制机构、现场操作机构、手、电动切换机构，除就地操作外还可进行远距离操作。可根据用户要求选配电动头。

结构优势：

高温高压电站闸阀使用温度450-570℃，压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo，12CrMorV，ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；

2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；

3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；

4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；

5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；

6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；

7、双向承压密封设计，满足各类特殊工况的苛刻要求；

8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；

9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；

10、阀盖自紧密封设计，压力越高，密封越可靠；

安装说明：

1、电动闸阀必须垂直安装，阀杆向上，介质流向可从任何侧流入。

2、电动装置安装在环境温度为20"C～+40℃，相对湿度≤80％无腐蚀，无爆炸性气体环境中。

3、电动装置用于管道温度低于350"(：时，则采用半流体锂基润滑油(Q/sYl002—65) 用于管道温度高于350~(：时，则采用GB492—2N4钠基润滑脂进行润滑。

性能规范：

主要外形尺寸：

Z60Y(Z61Y,Z62Y)手动电站闸阀示意图：
