类别：高温高压电站阀门 发布时间：1970-01-01 08:00 浏览： 次

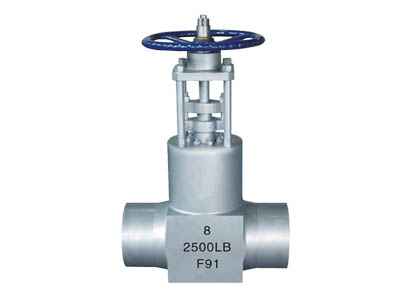

产品对应型号: Z60H、Z41H、Z61H、Z560H、Z561H
压力环境 : 900LB, 1500LB, 2500LB,3500LB
阀体材质: 整体锻造A105，整体锻造F304，整体锻造F11,F22,P91等特殊材质
连接形式: 焊接
公称通径: 2"-18"
适用介质:水，油品，蒸汽-碳钢+铬钼钢；
硝酸，醋酸类等-不锈钢；
丙烷，乙烯等-低温钢；
工作温度: 碳钢-29℃～425℃；
不锈钢-40℃～550℃；
低温钢-46℃～350℃，
铬钼钢-29℃～550℃ .
结构形式：自密封
驱动方式: 电动、气动、液动、齿轮等
适用行业: 石油、化工、火力、制药、化肥、发电厂等行业
主要零件材料
阀 体 |
阀 盖 |
闸 板 |
阀 座 |
阀 杆 |
填 料 |
A105 |
WCB |
A105+13Cr |
A105+13Cr |
2Cr13 |
柔性石墨+不锈钢 |
12Cr1MoV |
WCB |
12Cr1MoV+STL |
12Cr1MoV+STL |
25Cr2MoVA |
柔性石墨+不锈钢 |
F11 |
WC6 |
12Cr1MoV+STL |
12Cr1MoV+STL |
25Cr2MoVA |
柔性石墨+不锈钢 |
F22 |
WC9 |
12Cr1MoV+STL |
12Cr1MoV+STL |
25Cr2MoVA |
柔性石墨+不锈钢 |
F91 |
WC9 |
F91+STL |
F91+STL |
25Cr2MoVA |
柔性石墨+不锈钢 |
F304 |
CF8 |
F304 |
F304 |
F304 |
柔性石墨+不锈钢 |
F316 |
CF8M |
F316 |
F316 |
F316 |
柔性石墨+不锈钢 |
900Ｌb主要连接尺寸和外形尺寸
公称压力 CLASS |
SIZE |
标准值 |
参考值 |
接管尺寸 |
|||||
Inch |
mm |
Ｄ |
Ｄ1 |
Ｌ |
Ｈ1 |
Ｈ2 |
Ｈ3 |
ＤwＸＴ |
|
900Lb |
2" |
50 |
62 |
49 |
216 |
490 |
610 |
585 |
φ60*5.5 |
2-1/2" |
65 |
75 |
59 |
254 |
620 |
730 |
690 |
φ73*7 |
|
3" |
80 |
91 |
74 |
305 |
650 |
750 |
710 |
φ89*7.6 |
|
4" |
100 |
117 |
97 |
356 |
750 |
870 |
825 |
φ114*8.55 |
|
5" |
125 |
144 |
122 |
432 |
850 |
950 |
925 |
φ141*9.55 |
|
6" |
150 |
172 |
146 |
508 |
1005 |
1120 |
1005 |
φ168*10.95 |
|
8" |
200 |
223 |
194 |
660 |
1050 |
1190 |
1165 |
φ219*12.7 |
|
10" |
250 |
278 |
243 |
787 |
1165 |
1310 |
1312 |
φ273*15.1 |
|
12" |
300 |
329 |
289 |
914 |
1298 |
1425 |
1389 |
φ324*17.5 |
|
14" |
350 |
362 |
318 |
991 |
1415 |
1655 |
1610 |
φ356*19.05 |
|
16" |
400 |
413 |
364 |
1092 |
1610 |
1835 |
1812 |
φ406*21.45 |
|
1500Ｌb主要连接尺寸和外形尺寸
公称压力 CLASS |
SIZE |
标准值 |
参考值 |
接管尺寸 |
|||||
Inch |
mm |
Ｄ |
Ｄ1 |
Ｌ |
Ｈ1 |
Ｈ2 |
Ｈ3 |
ＤwＸＴ |
|
1500Lb |
2" |
50 |
62 |
42.5 |
216 |
495 |
750 |
680 |
φ60*8.55 |
2-1/2" |
65 |
75 |
54 |
254 |
640 |
770 |
730 |
φ73*9.55 |
|
3" |
80 |
91 |
67 |
305 |
670 |
780 |
750 |
φ89*11.15 |
|
4" |
100 |
117 |
92 |
406 |
775 |
910 |
885 |
φ114*11.15 |
|
5" |
125 |
144 |
116 |
483 |
875 |
970 |
910 |
φ141*12.7 |
|
6" |
150 |
172 |
140 |
559 |
1055 |
1190 |
998 |
φ168*14.25 |
|
8" |
200 |
223 |
183 |
711 |
1095 |
1210 |
1138 |
φ219*18.25 |
|
10" |
250 |
278 |
230 |
864 |
1200 |
1440 |
1448 |
φ273*21.45 |
|
12" |
300 |
329 |
273 |
991 |
1325 |
1640 |
1631 |
φ324*25.4 |
|
14" |
350 |
362 |
300 |
1067 |
1435 |
1845 |
1795 |
φ356*27.8 |
|
16" |
400 |
413 |
344 |
1194 |
1613 |
2015 |
1995 |
φ406*30.95 |
|
18" |
450 |
464 |
387 |
1346 |
1823 |
2235 |
2150 |
φ457*34.95 |
|
20" |
500 |
516 |
432 |
1473 |
2010 |
2520 |
2446 |
φ508*38.1 |
|
2500Ｌb主要连接尺寸和外形尺寸
公称压力 CLASS |
SIZE |
标准值 |
参考值 |
接管尺寸 |
|||||
Inch |
mm |
Ｄ |
Ｄ1 |
Ｌ |
Ｈ1 |
Ｈ2 |
Ｈ3 |
ＤwＸＴ |
|
2500Lb |
2" |
50 |
62 |
42.5 |
279 |
498 |
790 |
690 |
φ60*8.55 |
2-1/2" |
65 |
75 |
54 |
330 |
640 |
830 |
775 |
φ73*9.55 |
|
3" |
80 |
91 |
67 |
368 |
680 |
850 |
790 |
φ89*11.15 |
|
4" |
100 |
117 |
87 |
457 |
805 |
950 |
860 |
φ114*13.5 |
|
5" |
125 |
144 |
110 |
533 |
965 |
1105 |
925 |
φ141*15.9 |
|
6" |
150 |
172 |
132 |
610 |
1080 |
1200 |
1130 |
φ168*18.25 |
|
8" |
200 |
223 |
173 |
762 |
1100 |
1250 |
1185 |
φ219*23 |
|
10" |
250 |
278 |
216 |
914 |
1275 |
1420 |
1205 |
φ273*28.6 |
|
12" |
300 |
329 |
257 |
1041 |
1390 |
1725 |
1660 |
φ324*33.3 |
|
14" |
350 |
362 |
284 |
1118 |
1512 |
1850 |
1740 |
φ356*35.7 |
|
16" |
400 |
413 |
325 |
1245 |
1715 |
2145 |
1925 |
φ406*40.5 |
|
18" |
450 |
464 |
367 |
1397 |
2015 |
2355 |
2106 |
φ457*45.25 |
|
20" |
500 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
