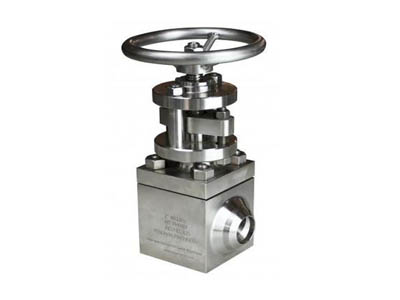

J61Y锻件高压截止阀

类别：高温高压电站阀门   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 一、J61Y(J961Y)高压电站截止阀:

    高压电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

    二、J61Y(J961Y)高压电站截止阀主要特点及用途

    阀门与管路连接采用焊接式结构。

    密封面有易磨损、擦伤、密封性能好，使用寿命长。

    结构紧凑，启闭性好、高度小、维护方便。

    适用于水、蒸汽、油品管路上，具有耐高压的特点；合金钢阀门具有耐高温，耐高压的特点。

    高温高压截止阀是启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能.不能作调节阀用。

    三、产品执行标准: J61Y(J961Y)高压电站截止阀执行标准

    产品规范

    设计规范

    结构长度

    压力温度等级：

    试验与检验

    JB/T3595-2002、

    E101、DL/T531

    E101\JB/T3595-2002、GB/T12221-2005

    E101\JB/T3595-2002

    JB/T3595-2002

    四、主要性能规范: J61Y高压电站截止阀主要性能规范

    产品型号

    试验压力(MPa)

    密封试验

    /上密封实验

    工作温

    度(℃)

    适用

    介质

    公称压力PN(MPa)

    强度试验

    PN(MPa)

    J61Y-200

    20.0

    30.0

    22.0

    ≤425℃

    水、蒸汽、油品等

    J61Y-250

    25.0

    37.5

    27.5

    J61Y-320

    32.0

    48.0

    36.0

    J61Y-420

    42.0

    63.0

    46.0

    J61Y-P54100V

    -

    30.0

    22.0

    ≤540℃

    J61Y-P54140V

    -

    37.5

    27.5

    J61Y-P54170V

    -

    48.0

    36.0

    J61Y-P54250V

    -

    72.0

    37.0



    五、主要零部件材料：J61Y(J961Y)高压电站截止阀主要零部件材料



    零件名称

    材料

    材料

    材料

    阀体

    WCB

    ZG20CrMoV

    ZG15Cr1Mo1V

    支架

    WCB

    WCB

    WCB

    阀杆

    2Cr13

    38CrMoAL

    25Cr2MoVA

    阀瓣（阀芯）

    A105

    12CrMoV

    12Cr1MoV

    四开环

    38CrMoAL

    38CrMoAL

    38CrMoAL

    自密封垫

    不锈钢缠绕垫


    六、产品结构图：J61Y(J961Y)高压电站截止阀结构图


    七、产品结构尺寸: J61Y(J961Y)高压电站截止阀尺寸

    J61Y(J961Y)高压电站截止阀尺寸表

    公称通径DN（mm）

    L（mm）

    接管尺寸

    200（P54100V）

    250(P54140V)

    320(P54170V)

    DN80

    470

    108*8

    108*11

    108*14

    DN100

    560

    133*10

    133*14

    133*16

    DN125

    600

    168*12

    168*16

    168*22

    DN150

    650

    194*14

    194*20

    194*25

    DN175

    700

    219*16

    219*22

    219*28

    DN200

    711

    245*18

    245*25

    245*32

    DN225

    800

    273*20

    273*28

    273*35

    DN250

    864

    325*25

    325*32

    325*42

    以上数据供参考，可以根据客户提供的长度与接管要求进行订购。焊接截止阀在老管道进行更换时切割的长度与实际长度肯定有一致，订货时来电确认
