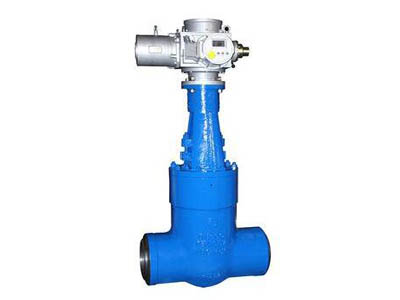

Z960Y-P54100V(P54140V,P54170V)高压电站闸阀

类别:高温高压电站阀门   发布时间:1970-01-01 08:00   浏览:

  • 详细信息
  • 对应产品型号: Z61Y-P54 100V,Z60Y-P54 100V,Z62Y-P54 100V

    压力环境 :P54V100V
    阀体材质: WC6,WC9,20CrMoV,铬钼钢
    连接形式: 焊接
    公称通径: DN50-DN450
    适用介质:水,油品,蒸汽等
    工作温度:铬钼钢-29~550 .
    适用行业: 石油、化工、火力、制药、化肥、发电厂等行业
    电站电动闸阀应用规范:

    1、设计、制造:E101
    2、结构长度:E101
    3、对焊连接:78DG ANSI B16。25
    4、检查和试验:E101
    高压电站电动闸阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
    高压电站电动闸阀用途:
    安装在水、汽管道上作为启闭装置用。
    电站闸阀结构简述
    1、采用压力自紧式密封结构,弹性闸板,两端支管为焊接连。
    2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
    阀瓣密封面经硬化氮化处理。
    3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。
    4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。
    结构优势:高温高压电站闸阀使用温度450-570℃压力PN1.6-70.0,公称通径15mm-300mm材质:1Cr5Mo12CrMorVZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。
    技术工艺优势:
    1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
    2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
    3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
    4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
    5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
    6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
    7、双向承压密封设计,满足各类特殊工况的苛刻要求;
    8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
    9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;
    10、阀盖自紧密封设计,压力越高,密封越可靠;
    高压电站电动闸阀安装说明
    1、电动闸阀必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
    2、电动装置安装在环境温度为一20"C~+40℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中。
    3、电动装置用于管道温度低于350"(:时,则采用半流体锂基润滑油(Q/sYl002—65) 用于管道温度高于350~(:时,则采用GB492—2N一4钠基润滑脂进行润滑。
    主要零件的材料说明
    性能规范Property and specifiecation
    产品型号 Product type
    公称压力PN(MPa)Nominal pressure
    试验压力(MPa)Test pressure 工作压力(MPa)
    Working pressure
    工作温度(℃)
    Working temperature
    适用介质
    Appicable medium
    强度试验
    Sheel test
    密封试验/上密封实验
    Seal test
    Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽、Water,steam
    Z960Y-320 32 48.0 36.0 - ≤425
    Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Steam
    Z960Y-P54170 - 48.0 36.0 P5417 ≤540
    主要零件材料
    零件名称Part name 材料牌号Material designation
    阀体Body WCB WC6 WC9
    阀板Disc WCB WC6 WC9
    阀盖Bonnet 25 12Cr1Mo1VA
    阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
    阀座Seat 25 12Cr1Mo1VA
    密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
    填料Packing 增强柔性石墨Fexible graphite
    支架Yoke WCB WCB或WC6
    阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3)
    四开环Four piece ring 1Cr13 20Cr1MoVA

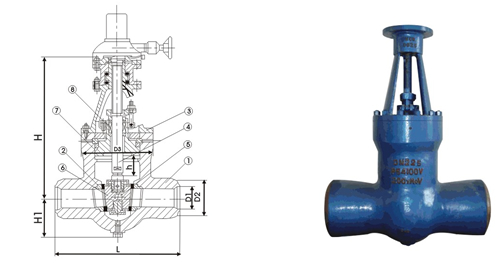

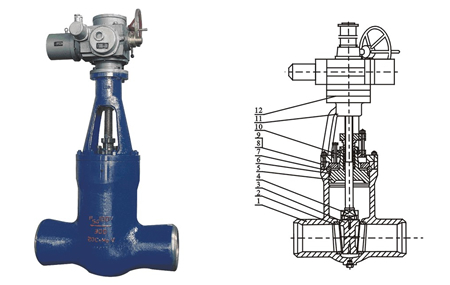

    高压电站闸阀阀门示意图:



    主要外形尺寸

    公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight
    d L H L1 L2
    Z960Y-250
    100 84 406 1164 437 277 DZW45 234
    125 100 483 1402 437 277 DZW60 343
    175 158 711 1650 554 309 DZW180 638
    225 200 864 1650 554 309 DZW180 654
    300 280 1067 2106 764 398 DZW350 1973
    Z960Y-320
    100 96 533 1236 437 277 DZW60 291
    125 118 610 1302 437 277 DZW60 315
    150 148 762 1403 526 283 DZW90 672
    175 148 762 1650 554 309 DZW180 684
    225 222 1041 1650 554 309 DZW180 696
    Z960Y-P54100V
    175 148 762 1650 554 309 DZW180 683
    225 222 1041 1650 554 309 DZW180 704
    250 222 1041 1795 554 309 DZW180 1214
    300 294 1245 2080 554 309 DZW250 2125
    Z960Y-P54170V
    125 98 630 1230 437 277 DZW60 312
    225 186 1060 1680 554 309 DZW180 1401
    300 278 1397 2265 764   DZW500 2834
    325 310 1448 2265 690 398 DZW500 2632
    350 338 1550 2536 715   DZWC-4 5591
