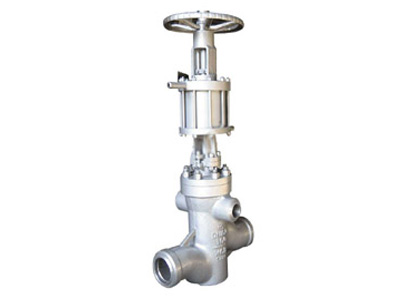

高加入口阀J764Y-200(J762Y,J962Y,J764Y,J964Y)

类别:高温高压电站阀门   发布时间:1970-01-01 08:00   浏览:

  • 详细信息
  • 高加入口阀安装在高压加热器入口处,当高压加热器发生故障时,水位超过允许水位,紧急切换给水到旁路,保证高压加热器安全解列,从而起到保护高压加热器的作用。

    高加入口阀主要型号规格:

    型号:J762Y,J962Y、J761Y,J961Y

    公称通径:DN 175,225,275,300mm

    公称压力:PN 20.0,25.0,30.0mpa

    1.全液动控制系统:动作快,且切换时间***快可达2S。

    2.也可选择电动入口阀与电动出口阀:操作时间略长,但可以省略2台气动快开阀,简化系统设计。

    3.液压缸带阻尼锥,保护系统管路及阀座不受冲击。

    4.阀体形式为Z型或角型,旁路方向可在180度范围内调整。

    5.阀体为铸造或整体锻造,材料:WCB、A105 或WB36(15NiCuMoNb5)。其中WB36阀体更适合于超临界及更高压力机组使用。

    高加入口阀主要零件材料:

    阀体:优质碳钢,阀盖:优质碳钢

    阀瓣:硬质合金,阀座:硬质合金

    阀杆:铬钼钢,密封圈:增强柔性石墨

    填料:柔性石墨,支架:碳钢

    高加联成阀是高压加热器配备的自动保护装置,以保证在高加管系发生泄漏,或疏水调整门卡死等异常情况时,由此阀门自动关闭向高加管系通水而打开旁路通水,由于高压加热器为了要切断给水,所以设计一套水侧的保护阀门,高加联成阀的称呼是指一套阀门所以称为联成阀,有入口连成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀,三通阀有电动、液压之分,一般30万以上机组称呼***多,因为高加水侧出口阀设计为电动闸阀居多。高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较独特,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。

    公司生产的高加保护阀用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。我公司的高加保护阀根据不同的机组及系统要求分为三种形式:

    1. 电动三通高加联成保护阀(进口阀)高加联成阀,介质流线好,流阻小,性能可靠。该阀为三通阀,给水由侧面进口引入,向下出口进高压加热器,另一侧出口与旁路管道相联。阀门有上下两个密封面,高加正常运行时,该阀开启,阀瓣上移与上密封接触,旁路切断。当高加发生故障或其它原因需要甩高加时,阀瓣下移,关闭阀门,给水通过另一侧出口由旁通管道直接进入锅炉,而不通过高压加热器,使高加解。该阀有两个阀座,下阀座直接焊于阀体上,上阀座与阀体采用密封圈密封,保证正常工作和长期运行时不发生泄露。密封面堆焊司太立(Stellite)合金,耐磨损,抗檫伤,寿命长。电动装置采用引进里米托克、西门子或进口高速优质电动装置,性能可靠稳定;阀杆采用特殊设计工艺,保证开关时间30秒。该阀和出口阀(电动闸阀)配套,确保高压加热器安全运行。

    2. 液控四通高加联成保护阀(进口阀)

    该阀为液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。该阀有两个阀座,密封面堆焊司太立(Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露,阀门动作时间2秒。该阀和出口阀(手动止回阀)配套,确保高压加热器安全运行。根据系统要求,该四通阀也可采用电动控制,由事故信号反馈,通过阀门上部的电动装置,驱动阀门动作,实现保护高加的功能。3. 利用三台电动阀门组合实现高加保护:系统正常工作时,关闭旁路阀门,打开高加进、出口阀,给水通过高压加热器至锅炉,当高加出现故障时,打开旁通阀,关闭高加进、出口阀,使高加解列,给水经旁路直接进入锅炉,完成对高加的保护,保障整个机组的正常运行。

    由于高加入口阀J764Y-200(J762Y,J962Y,J764Y,J964Y)产品改进和技术创新或者一些特殊要求,各种阀门的连接尺寸可能会有所变化,请联系上锅技术部门,以得到的产品资料。我们也可按照您的要求定做尺寸的阀门。
