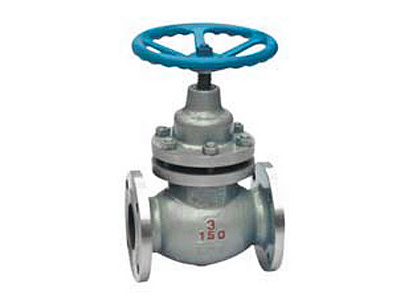

UJ41H(Y)-150系列美标磅级柱塞截止阀

类别:截止阀   发布时间:1970-01-01 08:00   浏览:

  • 详细信息
  • UJ41H(Y)-150系列

    UJ44H(Y)-150系列

    栓塞式截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。 阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围 的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节 流量。

    栓塞式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封 面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆 的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小, 而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

    美标磅级柱塞截止阀主要结构尺寸表:

    压力级(磅级) 公称通径(DN) 主要尺寸及连接尺寸(mm)
    in mm L D D1 D2 b Z-φd Do
    150 1/2 15 108 89 60.5 35 10 4-φ15 100
    3/4 20 117 98 70 43 11 4-φ15 120
    1 25 127 108 79.5 51 12 4-φ15 120
    11/4 32 140 117 89 63 13 4-φ15 140
    11/2 40 165 127 98.5 73 15 4-φ15 160
    2 50 203 152 120.5 95 16 4-φ19 200
    2 1/2 65 216 178 139.5 105 18 4-φ19 220
    3 80 241 190 152.5 127 19 4-φ19 240
    4 100 292 229 190.5 157 24 8-φ19 280
    5 125 356 254 216 186 24 8-φ22 360
    6 150 406 297 241.5 216 26 8-φ22 400
    8 200 495 343 298.5 270 29 8-φ22 450
    10 250 622 406 362 324 31 12-φ25 500
    12 300 698 483 432 381 32 12-φ25 600
    14 350 787 533 476.5 413 35 12-φ29 600
    16 400 914 597 539.5 470 37 16-φ29 700

    内螺纹连接柱塞截止阀主要结构尺寸:

    公称通径(DN) 主要尺寸及连接尺寸(mm) 重量(kg)
    阀体长度L 接头长度L1 接头长度S 手轮直径Do 管螺纹G(寸) 关闭高度H~ 开启高度H1~
    15 90 14 32 80 112 145 157 2.0
    20 100 16 36 100 3/4 149 165 2 5
    25 120 18 46 120 1 166 184 3 5
    32 140 20 55 140 11/4 187 213 5 5
    40 170 22 80 160 11/2 208 236 8.0
    50 200 24 95 200 2 234 268 12 5
