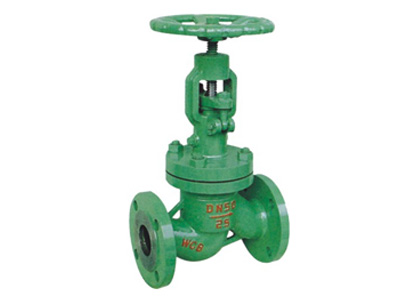

NKJ41H-25C真空截止阀

类别：截止阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。

    2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

    3、结构简单、紧凑、检修方便，使用寿命长。

    4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

    5、本系列阀门连接形式分法兰、焊接两种。

    主要结构特点及用途：

    1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。

    2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

    3、结构简单、紧凑、检修方便，使用寿命长。

    4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

    5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

    该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

    主要性能规范：

    产品类型

    Product type

    		 壳体强度试验/MPa

    Sheli strangth test

    		 上密封试验/MPa

    Back seal test

    		 密封试验/MPa

    Seal test

    		 适用介质

    Applicable

    medium

    		 适用温度/℃

    Applicable

    temperature
    NKJ41H-40 6.O 4.4 4.4 水、蒸汽、空气

    Water、Steam、Air

    		 ≤425
    NKJ41H-64 96 7.O 7.O
    NKJ41H-100 15.O 11.0 11.O
    NKJ41Y-40l 6.O 4.4 4.4 水、蒸汽、空气

    Water、Steam、Air

    		 ≤550
    NKJ41Y-64l 9.6 7.0 7.O
    NKJ41Y-1OOI 15.O 11.O 11.O

    主要零件材料:

    零件名称 阀体、阀盖 阀杆

    阀瓣

    		 密封面 阀杆螺母 填料 紧固件
    NKJ41H-C型 25或WCB 铬不锈钢 铬不锈钢

    H：合金钢

    H：alloy steel

    铝青铜

    膨胀复合石墨

    		 优质碳钢
    NKJ41Y-l型 铬钼钢 25Cr2M0v  12CrlMo 1VA Y：硬质合金

    铬钼钢

    主要尺寸及重量:

    公称通径

    DN/mm

    		 公称压力

    PN/MPa

    主要外形尺寸和连接尺寸/mm
    L H D D0 D1 L1 α W
    10 4.0 130 245 36 11 18.4 10 - 120
    15 130 245 36 16 22.5 10 - 120
    20 150 265 44 21 28.5 11 - 160
    25 160 270 48 26 34.5 12 - 200
    32 180 285 48 34 - - 37o30’ 200
    40 200 320 55 40 - - 37o30’ 240
    50 230 365 64 48 - - 37o30’ 320
    65 290 410 82 66 - - 37o30’ 300
    80 310 430 95 78 - - 37o30’ 300
    100 350 470 117 100 - - 37o30’ 350
    125 400 500 143 126 - - 37o30’ 350
    150 480 533 167 150 - - 37o30’ 400
    1O 6.4 130 245 36 10 18.4 10 - 120
    15 130 245 36 15 22.5 10 - 120
    20 150 265 44 20 28.5 11 - 160
    25 160 270 48 25 34.5 12 - 200
    32 180 280 48 33 - - 37o30’ 200
    40 200 320 55 39 - - 37o30’ 240
    50 230 365 64 48 - - 37o30’ 320
    65 290 410 82 65 - - 37o30’ 320
    80 310 430 95 76 - - 37o30’ 360
    100 350 470 117 98 - - 37o30’ 400
    125 480 500 143 123 - - 37o30’ 400
    150 480 533 167 148 - - 37o30’ 500
    10 10.0 130 245 36 10 18.4 10 - 120
    15 130 245 36 14 22.5 10 - 120
    20 150 265 44 20 28.5 11 - 160
    25 160 270 48 25 34.5 12 - 200
    32 180 285 48 32 - - 37o30’ 200
    40 200 320 55 38 - - 37o30’ 240
    50 230 355 64 48 - - 37o30’ 320
    65 290 410 82 63 - - 37o30’ 320
    80 310 430 95 74 - - 37o30’ 360
    100 350 470 117 97 - - 37o30’ 400
    125 400 500 143 123 - - 37o30’ 400
    150 480 533 167 148 - - 37o30’ 500
