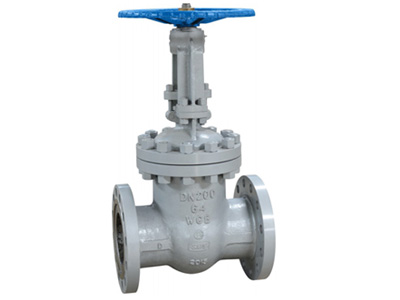

Z41H-64手动闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 主要特点及用途

    1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

    2、密封面采用不锈钢和硬质合金，使用寿命长。

    3、采用柔性石墨填料、密封可靠、操作轻便灵活。

    4、驱动方式分于动、电动、气功、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

    5、广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

      产品概述

      添加收藏夹

      PDF下载

      电子邮件

    主要特点及用途

    1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

    2、密封面采用不锈钢和硬质合金，使用寿命长。

    3、采用柔性石墨填料、密封可靠、操作轻便灵活。

    4、驱动方式分于动、电动、气功、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

    5、广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

    试验压力：

    公称压力(MPa) 试验压力(MPa)
    壳体 密封（液） 密封（气） 上密封

    1.6

    		 2.4 1.5 0.6 1.8
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 7.0 7.0
    10.0 15.0 11.0 11.0
    16 24.0 18.0 18.0

    适用范围：

    壳体材料 通用介质 适用温度（℃）
    碳素钢（C型） 水、蒸汽、油品 ≤425
    镍铬钛钢（P型） 硝酸类 ≤200
    镍铬钼钛钢（R型） 醋酸类 ≤200
    铬钼钢（I型） 水、蒸汽、油品 ≤550

    主要零件材料：

    阀体、阀盖 闸板、阀座 阀杆 阀杆螺母 填料 手轮
    碳素钢 优质碳钢+硬质合金或不锈钢 铬不锈钢 铝青铜 石墨石棉盘根 可锻铸铁

    球墨铸铁
    镍铬钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 浸聚四氟乙烯
    镍铬钼钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 石棉盘根
    铬钼钢 合金钢+硬质合金 镍钼铝钢 柔性石墨、填充四氟

    （抗硫系列）

    尺寸图纸：

    主要尺寸及重量：

    公称通径 主要外形尺寸和连接尺寸(mm) 重量（kg）
    L D D1 D2 b f Z-d H H1 D0
    Z40H(Y)-16、Z40Y-16P、Z40Y-16R、Z40W-16P、Z40Y-16I、Z41H(Y)-16、Z41Y-16P、Z41-16R、Z40W-16P、Z41W-16R、Z41Y-16I
    15 130 95 65 45 14 2 4-14 220 240 120 5
    20 150 105 75 55 14 2 4-14 255 284 140 6.5
    25 160 115 85 65 14 2 4-14 275 303 160 9
    32 180 135 100 78 16 2 4-18 280 321 180 12
    40 200 145 110 85 16 3 4-18 300 352 200 26.5
    50 250 160 125 100 16 3 4-18 358 438 240 29
    65 265 180 145 120 18 3 4-18 375 450 240 33
    80 280 195 160 135 20 3 8-18 433 528 280 45
    100 300 215 180 155 20 3 8-18 502 620 320 63
    125 325 245 210 185 22 3 8-18 612 753 360 108
    150 350 280 240 210 24 3 8-23 676 847 360 134
    200 400 335 295 265 26 3 12-23 820 1039 400 192
    250 450 405 355 320 40 3 12-25 969 1245 450 273
    300 500 460 410 375 40 3 12-25 1142 1472 560 379
    350 550 520 470 435 34 4 16-25 1280 1450 640 590
    400 600 580 525 485 36 4 16-30 1452 1887 640 850
    450 650 640 585 545 40 4 20-30 1541 2011 720 907
    500 700 705 650 608 44 4 20-34 1676 2181 720 958
    600 800 840 770 718 48 5 20-41 1874 2346 800 1112
    Z40H(Y)-25、Z40Y-25P、Z40Y-25R、Z40W-25P、Z40W-25R、Z40Y-25I、 Z41H（Y）-25、Z41Y-25P、Z40Y-25R、Z41W-25P、Z41W-25R、Z41Y-25I
    15 130 95 65 45 16 2 4-14 220 240 120 5.5
    20 150 105 75 55 16 2 4-14 255 284 140 7
    25 160 115 85 65 16 2 4-14 275 303 160 11
    32 180 135 100 78 18 2 4-18 280 321 180 14
    40 200 145 110 85 18 3 4-18 300 352 200 30
    50 250 160 125 100 20 3 4-18 358 438 240 34
    65 265 180 145 120 22 3 8-18 375 450 240 36
    80 280 195 160 135 22 3 8-18 433 528 280 50
    100 300 230 190 160 24 3 8-23 502 620 320 69
    125 325 270 220 188 28 3 8-25 612 753 360 116
    150 350 300 250 218 30 3 8-25 676 847 360 141
    200 400 360 310 278 34 3 12-25 820 1039 400 192
    250 450 425 370 332 36 3 12-30 969 1245 450 207
    300 600 485 430 390 40 4 16-30 1142 1472 560 400
    350 550 550 490 448 44 4 16-34 1280 1450 640 631
    400 600 610 550 505 48 4 16-34 1452 1887 640 900
    450 650 660 600 555 50 4 20-34 1541 2011 720 1013
    500 700 730 660 610 52 4 20-41 1676 2181 720 1166
    600 800 840 770 718 56 5 20-41 1874 2346 800 1258
    通径

    (mm)

    		 主要外形尺寸和连接尺寸(mm) 重量（kg）
    L D D1 D2 D6 b f f2 Z-d H H1 D0
    Z40H(Y)-40、Z40Y-40P、Z40Y-40R、Z40W-40P、Z40W-40R、Z40Y-40I、Z41H(Y)-40、Z41Y-40P、Z41Y-40R、Z41W-40P

    Z41W-40R、Z41Y-40I
    20 150 105 75 55 51 16 2 4 4-14 256 285 140 8
    25 160 115 85 65 58 16 2 4 4-14 275 305 160 9.3
    32 180 135 100 78 66 18 2 4 4-18 287 322 180 12
    40 200 145 110 85 76 18 3 4 4-18 323 369 200 16.5
    50 250 160 125 100 88 20 3 4 4-18 372 440 280 29
    65 280 180 145 120 110 22 3 4 8-18 395 473 280 39
    80 310 195 160 135 121 22 3 4 8-18 457 552 320 52
    100 350 230 190 160 150 24 3 4.5 8-23 552 671 360 80
    125 400 270 220 188 176 28 3 4.5 8-25 634 726 400 127
    150 450 300 250 218 204 30 3 4.5 8-25 708 883 400 154
    200 550 375 320 282 260 38 3 4.5 8-30 858 1086 450 263
    250 650 445 385 345 313 42 3 4.5 12-34 1015 1298 560 368
    300 750 510 450 408 364 46 4 4.5 12-34 1203 1535 640 547
    350 850 570 510 465 422 52 4 5 16 34 1341 1678 640 679
    400 950 655 585 535 474 58 4 5 16-41 1492 1903 720 953
    Z41Y-64P、Z41Y-64R、Z41W-64P、Z41W-64R、Z41Y-64I
    20 190 125 90 68 51 20 2 4 4-18 258 288 180 9
    25 210 135 100 78 58 22 2 4 4-18 310 341 200 10
    32 230 150 110 82 66 24 2 4 4-23 320 353 200 14
    40 240 165 125 95 76 24 3 4 4-23 360 389 240 30
    50 250 175 135 105 88 26 3 4 4-23 372 448 280 39
    65 280 200 160 130 110 28 3 4 8-23 395 475 280 43
    80 310 210 170 140 121 30 3 4 8-23 458 553 320 60
    100 350 250 200 168 150 32 3 4.5 8-25 553 679 360 89
    125 400 295 240 202 176 36 3 4.5 8-30 638 779 400 140
    150 450 340 280 240 204 38 3 4.5 8-34 718 893 450 207
    200 550 405 345 300 260 44 3 4.5 12-34 873 1100 560 325
    250 650 470 400 352 313 48 3 4.5 12-41 1053 1332 640 467
    300 750 530 460 412 364 54 4 4.5 16-41 1203 1535 640 590
    Z40H(Y)-100、Z40Y-100P、Z40Y-100R、Z40W-100P、Z40W-100R、Z40Y-100I、Z41H(Y)-100、Z41Y-100P、Z41Y-100R、Z41W-100P

    Z41W-100R、Z41Y-100I
    25 210 135 100 78 58 24 2 4 4-18 310 341 200 13
    32 230 150 110 82 66 24 2 4 4-18 320 353 240 20
    40 240 165 125 95 76 26 3 4 4-23 360 389 280 60
    50 250 195 145 112 88 28 3 4 4-23 490 558 360 50
    65 280 220 170 138 110 32 3 4 8 25 540 622 400 70
    80 310 230 180 148 121 34 3 4 8-25 573 671 400 100
    100 350 265 210 172 150 38 3 4.5 8 30 575 671 400 110
    125 400 310 250 210 176 42 3 4.5 8-34 744 892 560 180
    150 450 350 290 250 204 46 3 4.5 12-34 800 972 560 250
    200 550 430 360 312 260 54 3 4.5 12-41 800 972 560 360
    250 650 500 430 382 313 60 3 4.5 12-41 1050 1305 640 485
    300 750 585 500 442 364 70 4 4.5 16-18 1208 1506 640 633
    Z40H(Y)-160、Z40Y-160P、Z40Y-160R、Z40W-160P、Z40W-160R、Z40Y-160I、Z41H(Y)-160、Z41Y-160P、Z41Y-160R、Z41W-160P

    Z41W-160R、Z41Y-160I
    15 170 110 75 52 40 24 2 4 4-18 230 250 200 7
    20 190 130 90 62 51 26 2 4 4-23 260 288 200 10
    25 210 140 100 72 58 28 2 4 4-23 280 310 280 14
    32 230 165 115 85 66 30 2 4 4-25 312 350 320 21
    40 240 175 125 92 76 32 3 4 4-27 350 395 320 26
    50 300 215 165 132 88 36 3 4 8 25 512 612 360 73
    65 340 245 190 152 110 44 3 4 8-30 560 677 360 110
    80 390 260 205 168 121 46 3 4 8-30 585 686 400 141
    100 450 300 240 200 150 48 3 4.5 8-34 631 751 450 185
    125 525 355 285 238 176 60 3 4.5 8-41 723 868 560 320
    150 600 390 318 270 204 66 3 4.5 12-41 820 997 640 462
    200 750 480 400 345 250 78 3 4.5 12-48 990 1224 720 711
